HFSS10 辐射方向图问题
录入:edatop.com 点击:
我用的 是HFSS10,今天发现个奇怪问题,不知道是我哪里设置有问题,还是软件的问题
期待高手指点一下
问题是这样的,如果我单独画某一个频点的 PHI 0角度 的辐射图,和我一次画同一个频点的PHI 0,90角 ,PHI 0的辐射图变化很大,不知道大家有没有遇到这样的问题。
期待高手指点一下
问题是这样的,如果我单独画某一个频点的 PHI 0角度 的辐射图,和我一次画同一个频点的PHI 0,90角 ,PHI 0的辐射图变化很大,不知道大家有没有遇到这样的问题。
看看是不是没选dB
同意前面的,再看看你选的参数是否一样。

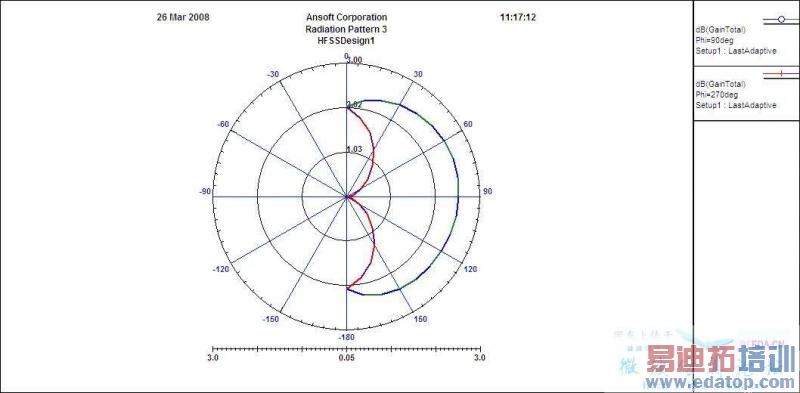

LS的大大... 我想看E面的方向图. 选择PHI=90度与270度. THETA为ALL VALUES. 这样的设置有问题吗? 得出来的图是下面这张. 都在同个半圆内... 哪里的设置有问题呢? 帮个忙.谢谢
前面的
phi=90度并不代表E面
若要看整个圆内方向图,在建立far field sphere时,THETA应选-180到180
我很奇怪,你PHI=90和270的方向图怎么会不一样
谢谢前面的答复...
XYZ坐标. 我仿的是手机天线, PCB垂直于XY轴. 方向图的XZ面和YZ面是E1和E2面. XY面为H面. 这样的定义不对吗?

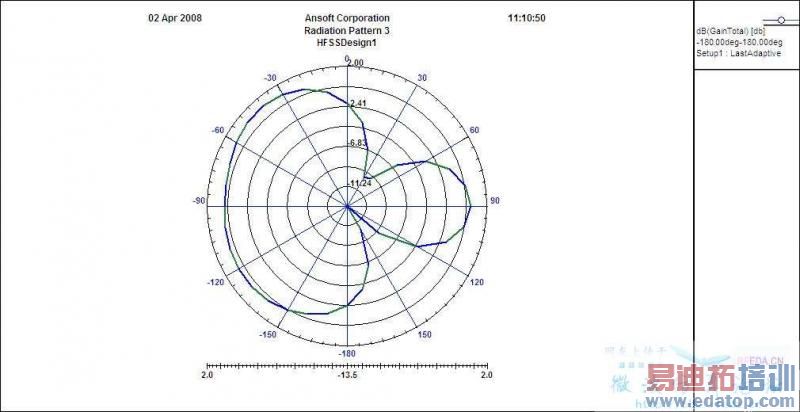

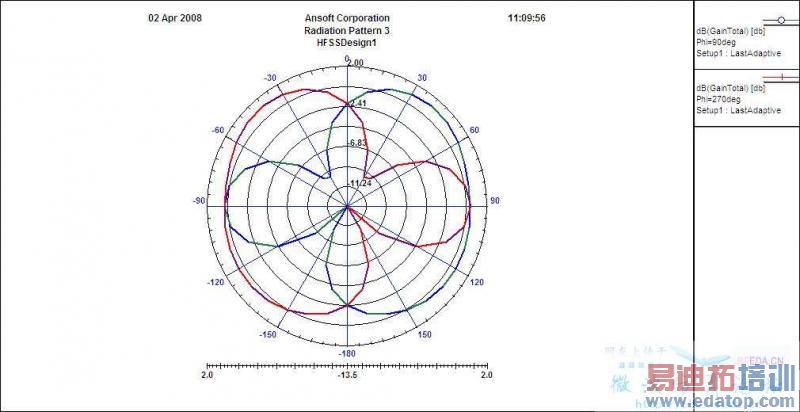

我刚才试了一下.可以了. THETA选择ALL VALUES. PHI选择90度.就有了. 选择90度和270度两个图都出来了. 方向图应该说是一样的.只是成对称了.如下图. 谢谢!!
哦,是对称的
谢谢各位了,主要是我的SCALE没用一个标准,所以看起来差异很大
很好很强大楼主继续努力啊
