如何进行圆锥等角螺旋贴片天线建模

我的做法是：
1、先画一个圆锥体，
2、画与其共形的螺旋线两条作为天线的两条边
3、封闭2中的螺旋线，
可是如何是封闭区域成为面呢？

思路2：
1、画圆锥体
2、画出圆锥体的某一天母线
3、通过几次取中点画线，等得到长度合适的线段
4、画螺旋线，扫描
5、布尔运算
结果不是共形的，布尔无结果呀

特别求助总版主tensor，帮忙看看

思路：(1)先画一个平面等角螺旋
(2)在将平面等角螺旋沿垂直面拉伸
(3)画一个空心的圆锥体
(4)将圆锥体与拉伸后的等角螺旋进行布尔运算（利用圆锥剪切拉伸后的平面等角螺旋），即可得圆锥等角螺旋

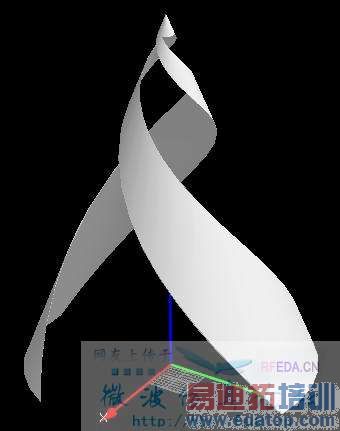

注明：这个图是在XFDTD中绘制的，在HFSS中应该也是可以通过相类似的方法获得

感谢呀，但是HFSS中没有拉伸的形成立体图的功能，也可能我没有发现，可以变相实现！不过我已在HFSS中用其他方法实现，非常感谢，后续我会贴图，和介绍画法！

另外，模型虽然建立了，但好想馈电也是个大难题，困难重重，有兴趣的可以一起试试

麻烦你指教一下如何在HFSS中实现建模啊？

怎么没后续哦
