hfss10 里画曲线有个draw equation based curve 怎么用？

我也很想知道 请高手指点

楼主的问题显然比较早了，不过最近刚好研究了这个问题，不知回复是否有效？

在hfss中设定单位为mm，曲线的参数方程为：
x＝0;
y=_t;
z=_t*_t;
参数的取值范围为(0,2)；
points为100。

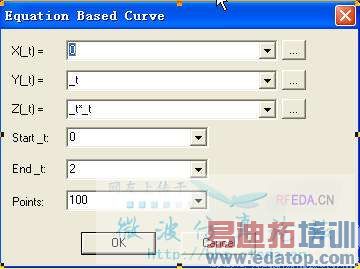

在hfss中点击菜单Draw→draw equation based curve 。

再定义两条直线方程，与上述抛物线方程构成一个封闭曲线，
在hfss中点击菜单Draw→draw equation based curve 。
水平直线参数分别如下：
x＝0;
y=_t;
z=4;
参数的取值范围为(0,2);
points为100;
竖直直线参数分别如下：
x＝0;
y=0;
z=_t;
参数的取值范围为(0,4);
points为100;

将上述三条线全部选中依次进行如下操作：
1. 3D Modeler>Boolean>Unite;
2. 3D Modeler>Surface>Cover Lines;
3. 3D Modeler>Surface>CoverSurfaces;

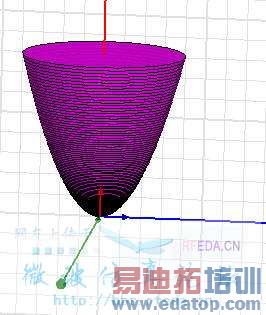

4. Draw>Sweep>Around Axis...>sweep axis (选择z轴)
完成。
（抱歉，不会发图片。）

试一试上传图片。



学习了又学会了一个东西谢谢



补充一点：上述曲线中有一个选项：points最好设置为0。



每一中曲线有固定的方程格式吗？
在哪里可以找到相关资料啊？因为帮助里只是说在XYZ方框里输入表达式，没说对应每种曲线方程怎么输
