waveport错误:Port face does not have a solved inside material on either side

录入:edatop.com     点击:
Port refinement, process hf3d error: Port face does not have a solved inside material on either side.. (4:50 下午 十月 08, 2009)
版本11
中间是空气盒子,两端各突出空气圆柱,圆柱里面就是材料为pec(名字:in1,out1)的圆柱,空气盒子内侧各有一个pec圆柱馈电。

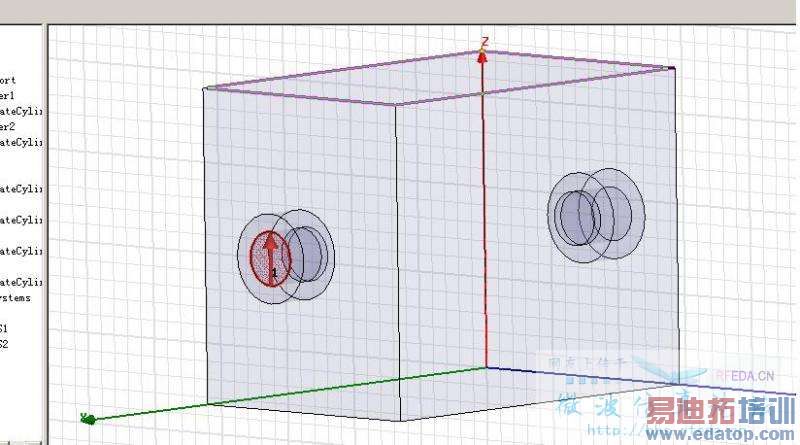

我设置为in1,out1外表面为waveport,并如图设置了积分线
仿真时就出现了以上错误
请各位大侠指导
谢谢




看图上你的端口只包括了同轴线的内导体,同轴端口需要包括内导体和外导体一起,也就是要选突出的空气圆柱面为端口,并且把积分线设置为从外导体指向内导体



同轴端口需要包括内导体和外导体一起,也就是要选突出的空气圆柱面为端口,并且把积分线设置为从外导体指向内导体



恩 谢谢大家
我改了一下成功了
