用HFSS怎么得出天线的交叉极化方向图？
录入：edatop.com 点击：

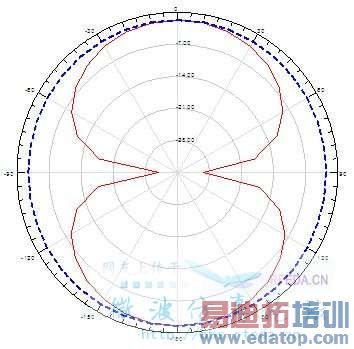

最近写了一篇有关天线的论文，审稿人要我给出天线的交叉极化方向图，我只知道HFSS怎么仿真共面极化方向图，不知道怎么得出交叉极化方向图，有谁知道，能否告诉我详细的仿真步骤，谢了！上传一个共面极化方向图（E面和H面的）
自己顶起
主極化(co-pol)和交叉極化(cross-pol) 不就Gphi和Gtheta
你都說要寫論文了 卻不知道這個? = =?
原理我知道，但是在HFSS里仿真要怎么看啊？能详细说下步骤吗？
我也想知道啊！
斑竹出来指点迷津啊
看交叉极化，有的人说是Y=dB（GainPhi）；Y=dB（GainTheta），不知道这样对不对啊，怎么没有人回答啊？
HFSS/RADIATION/INSERT FAR FIELD SETUP ,搞两次，一次弄E面，一次H面，然后分别GainPhi，GainTheta就可以了，一个是主极化，一个是交叉极化
交叉极化就是和主极化正交的那个极化,
论文危险
HFSS里面有这个指标：PolarizationRatio，它是鉴别极化纯度的指标。
度写论文了啊
