PBG(光子带隙)结构的微带天线

录入:edatop.com     点击:
我正在做光子带隙结构(PBG)的GPS贴片天线.现在考虑以下集中结构:
1在基底材料上挖一些周期性结构的圆住孔,但孔的大小结构不好确定,并且仿真时间很长.
2在地上挖一些周期性的正方形,原形,振子形的孔,相对而言,仿真时间不是很长,但尺寸大小难以确定,因为要使光子带隙的频率落在GPS1575.42MHz附近.
3在patch的四周贴一些正方形或圆形的金属片,并且每个金属片过空接地,形成高阻抗表面.可以一直表面波.
请问各位大哥,你们做过这方面的仿真么,以上结构的尺寸如何确定,基底材料的介电常数,厚度怎么选取.请高手赐教



太专业,太前沿了吧,东南大学的王蕴仪教授有学生这方面的工作。



1575.42MHz附近?加EBG你是要抑制这个频段的辐射吗?



就第二个问题仿真起来是比较快的,1575.42MHZ应该是GPS的二次谐波点吧
很多文献上有近似的公式,但如果按照那个公式来,很难做到小型化



这个我不知道你是怎么用的。我一般把这个EBG放在馈线上

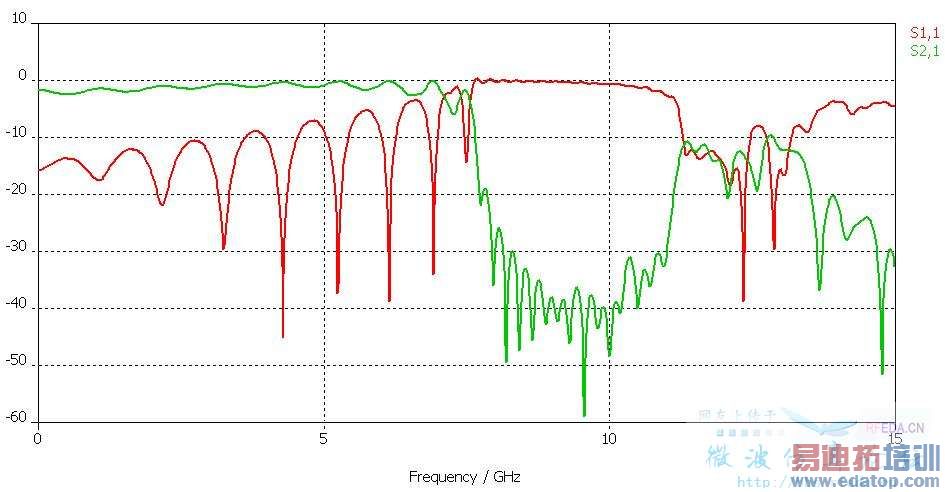

我是用这个办法来看阻带的.如图:






对于宽频仿真,hfss效果不好,频偏较大,用cst能准确些,而且快些.图中用的就是cst.



hi,wwwjjjsss
那么对于通孔结构的最初尺寸是如何确定的?有经验公式?



呵呵,这样的结构要用hfss算,慢死!。不过,想请教wwwjjjsss,这样的结构在实际中会用到吗,总觉得占空间,不如缺陷地板,那样的结构紧凑。个人看法,希望讨论!



对于尺寸,我还没看到过经验公式.手头没有资料,回学校后再找.

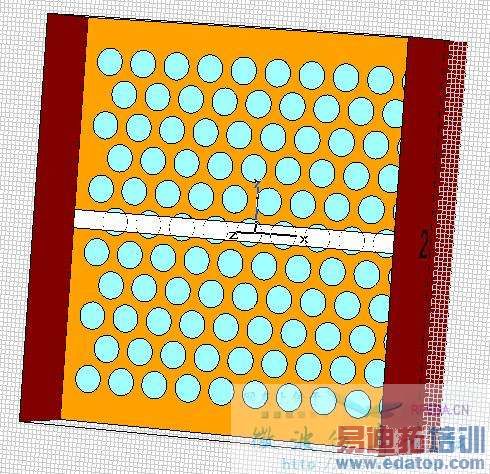

我是根据一些文献里的模型改的,是用试的.呵,是个笨办法.不过只有两个参数:孔半径和孔间距.
这样的方法是比较占地方,但我想在不太强调尺寸的情况下还是可以考虑的吧.
缺陷地板加工简单,结构紧凑,但阻带不是很宽,呵呵,个人看法,不对还请指正哈另外metal_gear要是有用于贴片天线的缺陷地结构的文献,能否共享?我现在很需要这方面的资料.先谢谢哈!
还有就是宽带时最好还是用cst等时域求解器,特别是只看谐振频率或通带阻带的情况,又准又省时



单一结构的缺陷地带宽是窄,呵呵,我现在正尝试用CPW上加EBG的方式做滤波,我觉得EBG的一个解释是周期性的电抗结构。我想从这个角度想,平面的EBG的某些缺陷并不是不能克服。呵呵,不知,wwwjjjsss是哪个方向的,如果可能可以就这个问题单独讨论。嘻嘻........期待中
