如何做同轴线模型

来抢沙发

1.根据同轴线的阻抗先用公式计算出你想要仿真同轴线的内导体直径，外皮的内直径，以及两种金属之间的材料介电常数。
2.建模，为了节约仿真的时间，外导体可以用一个圆柱面来代替。
3.激励的建模，我一般都是用WAVEPORT来作为激励。
个人建议，仅供参考，如有错误还望指正s:112]

前面正解，要是单单的建一个同轴线有点简单了吧，不知道你最终是用在什么东东上，或是做什么的呢？

谢谢各位了，我是刚学这个软件，拿同轴线练练手

请问同轴线的激励怎么做啊，是设置两个Waveport 么？是设置一个圆形的端面还是环形的端面？谢谢

应该是圆形的端面吧。为什么要设置2个waveport？应该还是要看你要做的是什么吧。才能说设置几个激励

你好，我要做的是在一段外导体为铜管，内导体为铜芯，绝缘层为聚四氟乙烯的同轴电缆，然后再同轴电缆的外导体上开一个裂缝，然后看这个同轴电缆在激励情况下的S参数和TDR时域反射信号情况。

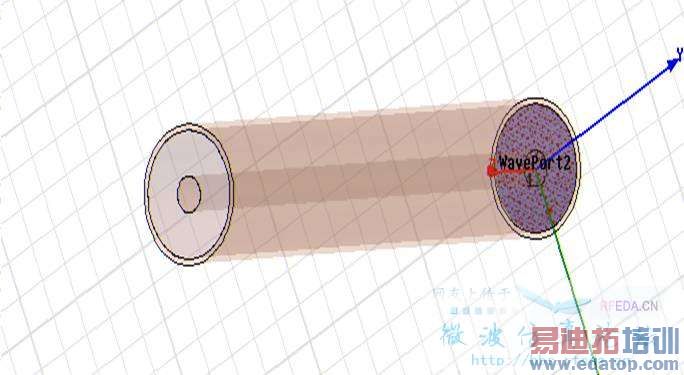

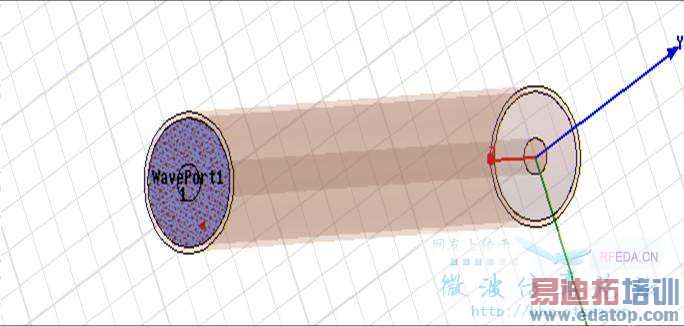

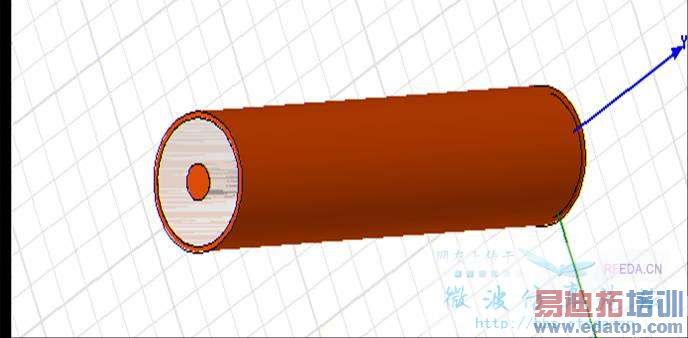

我现在建模：制作一个内导体芯，一个绝缘层然后外边一个外导体层，但是遇到的问题就是激励。我在一个端面处先画了一个大小和绝缘层的相同的圆，然后将其设置为wave port，然后形成差分对的时候两条new line 分别是绝缘层那个圆和内导体的那个圆。这样形成Port1。然后复制Port1， 在同轴电缆另一端形成Port2。之后进行分析设置，采用sweep形式。求解之前我用
Valadate 看了了下整个设置是否出问题，但是现实各个环节都打钩，没有叉号。一求解就显示
Simulation completed with execution error on server: Local Machine. (6:42 下午七月 14, 2011)
[error] The TMatrix is very close to singular and is not usable for mode calibration.Please revisit the definition of your port terminal lines. (6:42 下午七月 14, 2011)



请问7楼，同轴线外导体的厚度你设置的多少？



外导体可以通过对外圆柱侧面直接设置有限导体边界的方法建模，可不必特意画个铜皮出来，用外圆柱减去内芯并且保留内芯，然后直接选择圆环端面设置waveport，积分线可以从内芯边指向外柱边。
