HFSS里依据函数所成的任意形状曲面的画法
录入：edatop.com 点击：

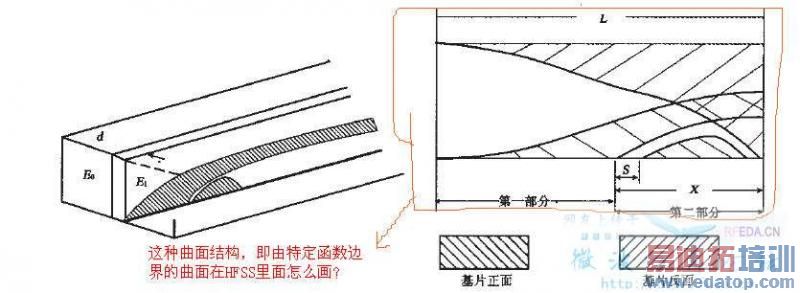

我是个HFSS的新人，最近要做一个波导到微带过渡结构的仿真，要建立如下的一个模型
过渡部分的曲线是由阻抗函数决定的
问题是：
1.如果方便的话，能详细讲一下类似的这种结构（即由一特定函数决定，如sinx之类）决定的曲面要怎么化吗？
2.我知道在HFSS里可以画基于函数关系式的曲线，
即如下图的快捷键
问题是怎么由这种曲线形成 以这种曲线为边界的面
3.这个问题也可以简化为：
我分别画一条曲线和一条直线（如图一），然后怎么由这两段线形成一个以这两段线为边界的面（如图二）
新手问题，还请各位帮忙解决一下，谢谢大家了：）
问题已解决 ，谢谢四楼 的aladdin 的帮助，有兴趣的朋友可以参考一下
希望大家共同学习，共同进步：）
过渡部分的曲线是由阻抗函数决定的
问题是：
1.如果方便的话，能详细讲一下类似的这种结构（即由一特定函数决定，如sinx之类）决定的曲面要怎么化吗？
2.我知道在HFSS里可以画基于函数关系式的曲线，
即如下图的快捷键
问题是怎么由这种曲线形成 以这种曲线为边界的面
3.这个问题也可以简化为：

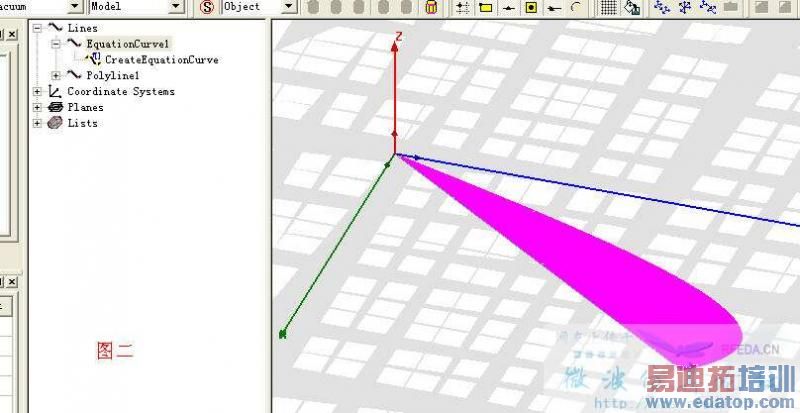

我分别画一条曲线和一条直线（如图一），然后怎么由这两段线形成一个以这两段线为边界的面（如图二）
新手问题，还请各位帮忙解决一下，谢谢大家了：）
问题已解决 ，谢谢四楼 的aladdin 的帮助，有兴趣的朋友可以参考一下
希望大家共同学习，共同进步：）
楼主过谦了,已经是高山啦.本人还未如此用过
哇塞，居然可以用函数画啊，真的要学习一下了，呼唤高手啊！
那个三维函数面，搞了半天还是好多模型不会啊！
确定两条线确实闭合后将他们Unite
然后edit---->surface---->cover lines
您热心助人+2
楼主不是已经画出那个面了吗？没明白意思
我也想知道哦。。那位帮帮忙
呵呵，那个面是我用PHOTOSHOP画的，为的是表述明白，呵呵
谢谢大家对这个问题的关注，呵呵，aladdin 的方法完全可行，非常感谢他，呵呵
谢谢了啊
HFSS里面有通过函数画图模型的！
