波导缝隙天线（驻波阵）带宽能做多宽？怎么增大？
录入：edatop.com 点击：
波导缝隙天线（驻波阵），单根波导上开的缝隙越多，带宽就会越窄，
单个缝隙的导纳就会变小，（偏置减小），只是为了方向图的需要，觉得不能够发挥偏置大辐射大的优势。
能不能sum(gn)=常数（大于1），馈电端再加匹配器，我想这样增益就会做大吧？！

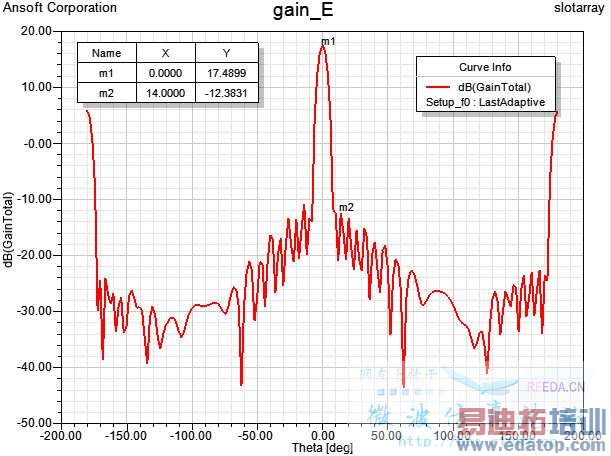

下面的图是一个设计结果：
波导：76x44x1.2 (mm)1.2mm为波导壁厚度
频率：2.437 GHz
缝隙：12个
问：还能不能再增加带宽？
单个缝隙的导纳就会变小，（偏置减小），只是为了方向图的需要，觉得不能够发挥偏置大辐射大的优势。
能不能sum(gn)=常数（大于1），馈电端再加匹配器，我想这样增益就会做大吧？！
下面的图是一个设计结果：
波导：76x44x1.2 (mm)1.2mm为波导壁厚度
频率：2.437 GHz
缝隙：12个
问：还能不能再增加带宽？
可以增加带宽，采用过载技术
过载技术?
是不是：sum(gn)=常数（大于1），馈电端再加匹配器？
其实是不可能作宽的
因为波导的截至频率和主模频率是定的
而作出的天线势必受到截至频率的限制
如果从单纯增加驻波比宽度的话，通过适当采用谐振窗，或谐振销钉可以适量增大带宽。
模型能看看么？
天线的带宽远小于波导截止频率的带宽，同样的尺寸，不同的缝隙参数下来驻波带宽可以相差2倍，谐振销钉等都是窄带器件，增加越多，带宽越窄
馈电网络做好的话，相对带宽可以到8%。。
驻波上去了，但是边频的方向图会恶化。不能太强求啊
