smith圆图与端口阻抗设置

小弟新手，用HFSS在进行天线设计的时候，在阻抗匹配方面有点疑惑，请各位帮忙解释一下。
hfss的smith圆图显示的是不是就是所仿真天线的输入阻抗，比如该天线的smith圆图如下：

如果是的话，那就是这个天线的输入阻抗为1.98-0.5i，50ohm归一化就是大约100-j*25ohm。
要进行阻抗匹配的话，只要源端阻抗是天线阻抗的共轭匹配就行了，我这儿天线不要求匹配在50ohm或其他阻抗。

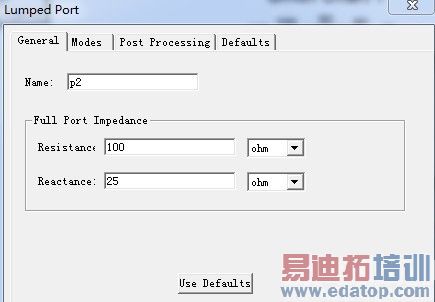

所以，如果我源端阻抗的确是共轭阻抗，也就是100+j*25 ohm，那么在天线仿真上怎么体现匹配了，是不是在lumped port端口阻抗设置的时候把阻抗设置为相应阻抗就行，如图：

还有这儿的设置有没有影响，我个人认为影响不大，就是看simth时要再次归一化。

如上设置完毕后，仿真后结果不对，将电抗改为-25ohm，再次仿真后结果貌似跟理想一样，这是什么意思呢？
如上假设，都是smith圆图的阻抗是天线的输入阻抗的前提下，如果不是，是什么？我该怎么进行操作，谢谢。
软件型号：HFSS V12



怎么没有人解答呢，是我提的问题太小白呢，还是我问题说的不清楚啊。



我觉得smith圆就是归一化某个阻抗后得到的反射系数圆，在你的例子中把它归一化到100-25j，则反射系数约为0.
反过来想，芯片的阻抗为100+j*25，我们就要求天线的阻抗为100-25j，归一化到这个阻抗点上，反射系数尽量小。



茫然啊 同求大神出来解答



有点没有看明白。



楼主仿真的是标签天线吗
