HFSS中有限地和无限地的问题

同问,搞不懂

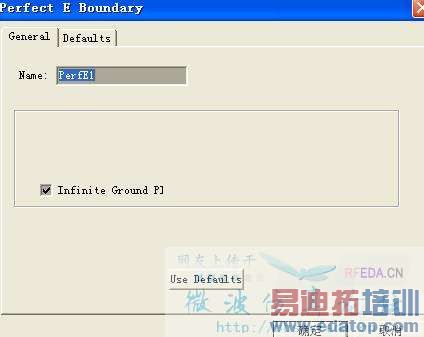

无限接地就是默认那个平面是一个无限大的面，一般用于反射板，如果是贴片就不能使用，而且无限接地必须是辐射吸收边界的一部分，不能在辐射吸收边界内

回复chengjy：
谢谢，你说的“无限接地必须是辐射吸收边界的一部分，不能在辐射吸收边界内”，是不是意思就是外围的空气壳不能包括无限大接地板吗？还有如果是普通的贴片天线，接地板是否设成无限大？对结果有影响吗？
我分别仿了一个单片的贴片天线，一个设成无限大，一个设成有限大，发现S11、VSWR等几乎一样，不同的是在三维方向图中，设成无限大竟然没有方向图，请解释一下，感谢了。

有限大的地是一个单纯的反射平面，这里的地指的是你馈电回路中的地，而所谓无限大的地就是指地面（吸收辐射）

回复xinglei444
贴片单元仿真几乎一样是因为对于你的贴片来说有限大的面几乎已经和无限大的效果相同了，没有方向图是因为你没有设好辐射吸收边界，就是空气盒子

也有和三楼一样的问题，望高手指点

谢谢chengjy,我明白了：）

那你的意思是在设置时，无限接地要与辐射接收边界重合吗？

设置有限地就要考虑后向绕射的问题了，而无限地不需要。
比如你想观察方向图的副瓣的情况，就必须设成有限地，否则全部反射，都看不到背瓣。
同时，无限地是作为辐射边界的一部分的……
