HFSS仿真手机天线,查看E面方向图的问题
录入：edatop.com 点击：
仿真一手机天线,想看E面的方向图.
RESULT选择FAR FIELD,-> RADIATION PATTERN
SWEEPS THETA选择ALL VALUES, PHI选择90度与270度. ANG选择THETA ALL VALUES . MAG选择GAIN TOTAL
得出来的方向图90度跟270度都在同一半圆内. 哪里设置有问题呢? 怎么得到E面全向的图? 谢谢.
{我看H面的方向图,THETA选择90度, PHI选择ALL VALUES, 是全向的. }

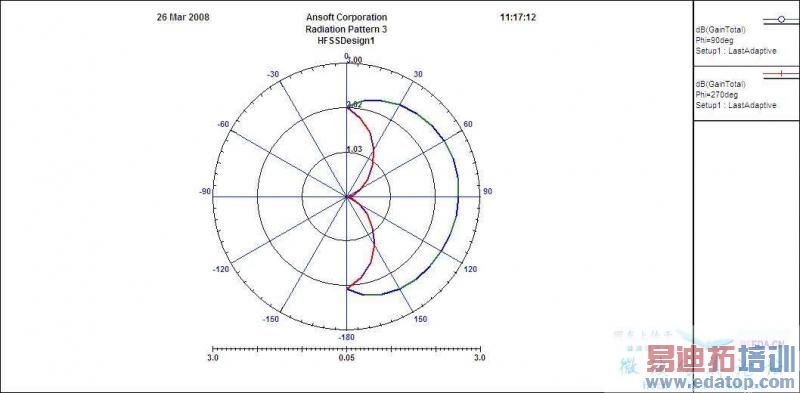

附图:
RESULT选择FAR FIELD,-> RADIATION PATTERN
SWEEPS THETA选择ALL VALUES, PHI选择90度与270度. ANG选择THETA ALL VALUES . MAG选择GAIN TOTAL
得出来的方向图90度跟270度都在同一半圆内. 哪里设置有问题呢? 怎么得到E面全向的图? 谢谢.
{我看H面的方向图,THETA选择90度, PHI选择ALL VALUES, 是全向的. }
附图:
Insert Far Field Setup > Infinite Sphere >设置角度范围时，thea设成0-360度就是全向的了。
想请教一下楼主，你怎么知道你phi为90度和270度时对应的就是天线的E面和H面方向图？另外我觉得90度和270度对应的应该是一个平面吧？
由圖來看應該是0度180度的方向圖,可由zjy821016所說的設定。
