HFSS画的一款天线的模型，总是仿真失败，哪儿出了问题？

首先，同轴线的端口画了个圆形的perfectE是不对的，你吧同轴线都用理想导体堵上了，激励的波怎么能进去呢？把这个圆形删掉，直接选中同轴线截面添加波端口就可以了。
再者，介质基板的下表面设为perfectE，而且你是想作为地的，但是准确的地是与外壳贴在一起才算地，或者你可以打n多的接地孔实现接地。
还有作为信号输入的同轴线外壳用vacuum画的，而且有一截是在盒子里面，这样其实就相当于没有这个同轴线的外壳了，vacuum的外壳只有暴露在背景当中才会被赋予perfectE的边界。
较好的解决方法是把盒子底往上提，一直提到介质基板下表面。把同轴线全部露出来。这样应该就没有大的问题了。

谢谢前面的指教，我按你的方法再试试

也想看看

我按你说的改了，还是没法仿真啊

终于改完你的模型了，改一个人的模型比自己画一个还难啊！
你不能仿的主要问题在于
１．用的终端驱动，而应该用驱动模式。
２．你的ｐｅｒｆｅｃｔＥ把同轴线堵住了。
３．介质板没有靠到盒子底上。
４．同轴线的尺寸不对，不是５０Ω。
改后的模型见附件。

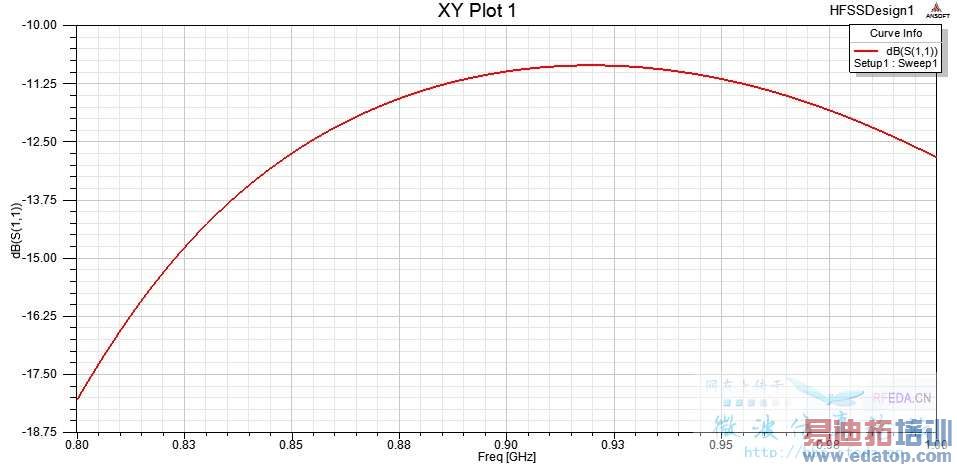

仿真结果Ｓ１１为

实在太谢谢你了，你真是个好人啊，你用的HFSS是多少版本的啊，我HFSS11打不开你的图啊

13版本嘛。。
