CPW的Waveport 积分线解决方法

很多朋友有这个疑问。我也找了很久，后来在这本书中发现了比较权威的方法。

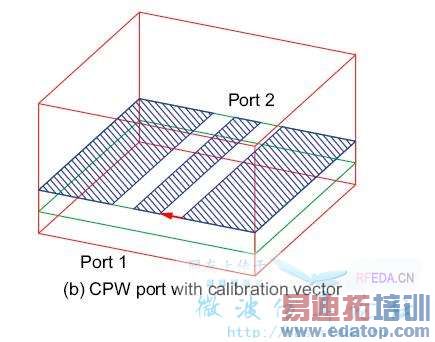

对于共面波导来说，中心的trace是它的电场最高值，两侧的地层是它的电场线参考基准，即电力线的方向是从地指向中心trace。因此，画CPW的积分线时，从接地的任意一侧边缘画一条指向中心trace的线（一条即可，其余的那两个接地部分一定要用unite命令强行连接起来，使两个接地层在物理上处于同一电位，参考自Microwave.Circuit.Modeling.Using.Electromagnetic.Field.Simulation这本书的第八章），这样即可计算出Zpv Zpi Zvi的值。
大家有什么经验可以多分享



请问楼主说的unite是画图中的那个unite么，那么你的端口怎么画，是用waveport还是lumpport, 请指教



应该用waveport的吧
在10.1的full_book中有这个方面介绍的



如果cpw两边的地不是无限宽的，而cpw中间的馈线的宽度和两边的gap的宽度又很大，用full_book 中的公式算出的相应的waveport的宽度大于cpw两边的地之间的宽度，就出现了full_book中提到的waveport大于实际的地的宽度的情况，是否这样的waveport就存在问题呢，应该如何解决？



请问用waveport是不是需要画反射板？怎么画？



前面所说的反射板指什么，是一个pec的块么



这个里面说的反射板,是不是类似于波导里面的哪个东西/.



恩，在内部（空气合内）不能定义waveport。若要定义waveport则要画反射板（pec）。
我还有个问题，用共面线（去掉共面波导中间的导带，两边的金属为有限大）馈电时怎么定义端口。用2维物体画port时应该画多大？



这个画的不是挺对吗？
在计算完了之后 看一下port端口的电场分布 如果分布不符合实际情况适当改变port大小



和7楼有同样的问题，如果cpw两边的地不是无限宽，port口应该画多大
