微带线铺锡后对其阻抗的影响
录入：edatop.com 点击：
问题：单纯的一段铜箔传输线，两端接接头，测试驻波和插损
在只有铜箔的情况下，该段传输线的宽度可以根据公式算出；
如果在铜箔上铺一层厚锡，那这时的传输线宽度该如何计算呢，用公式计算的话，锡的厚度对宽度影响还是很大的；

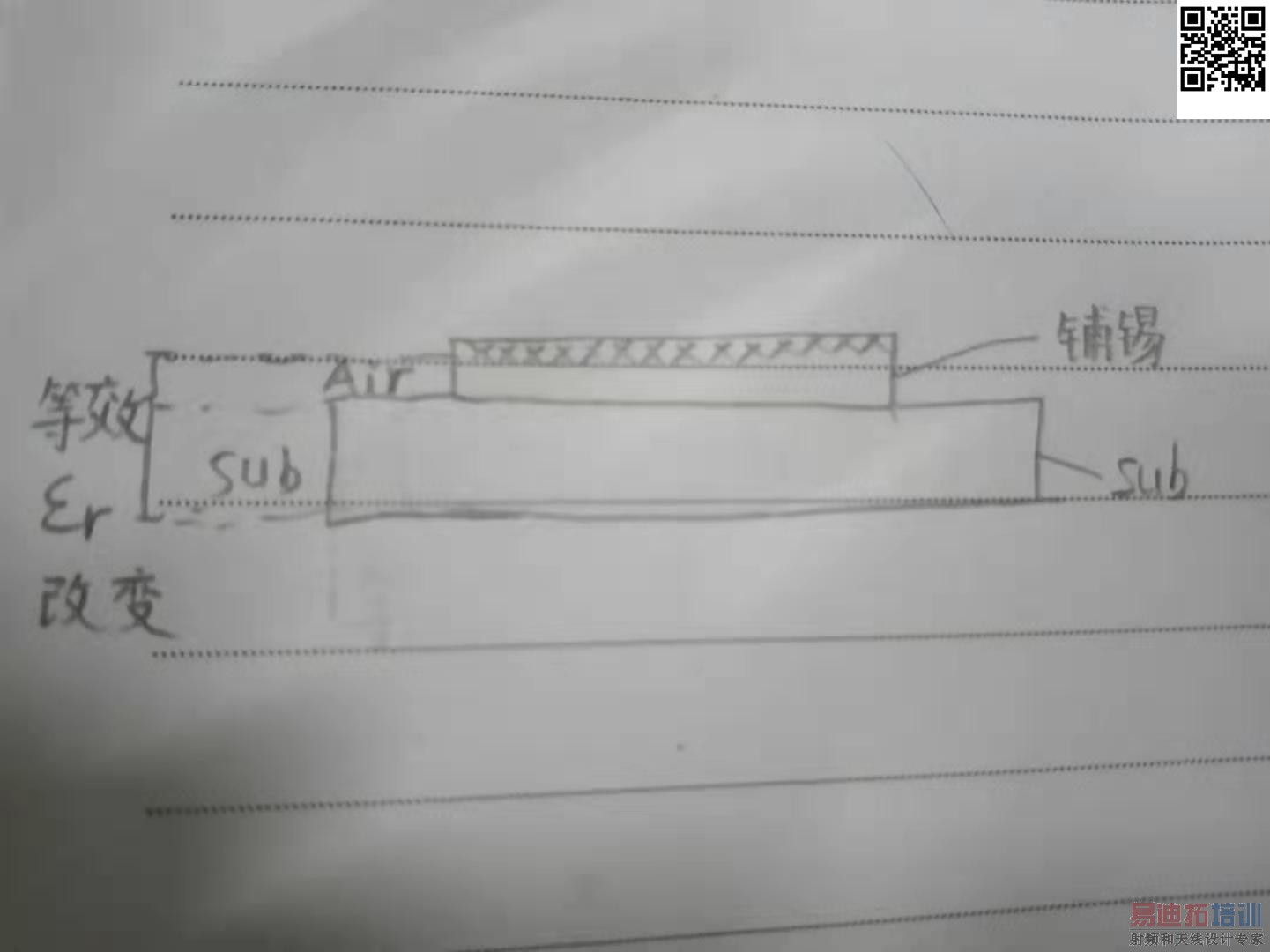

如果从趋肤效应的角度看，铺厚锡的话，会导致电流集中在锡层上，那这样的情况下是不是会造成等效的介电常数急剧下降呢，因为铺锡那段的高度是暴露在空气中的，这部分的介质就是空气。
因为某些场合必须得铺上厚锡，请有经验的大神们赐教，感谢
[attachment=92169]

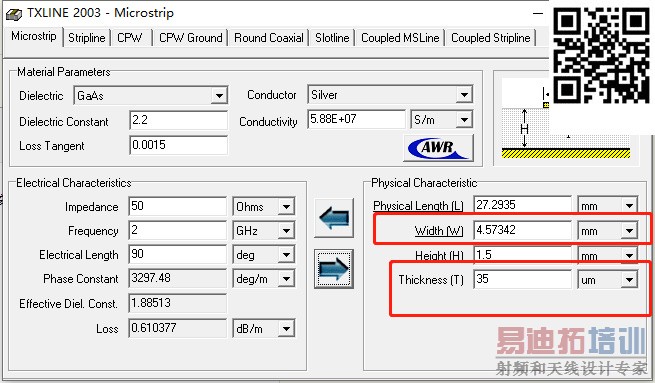

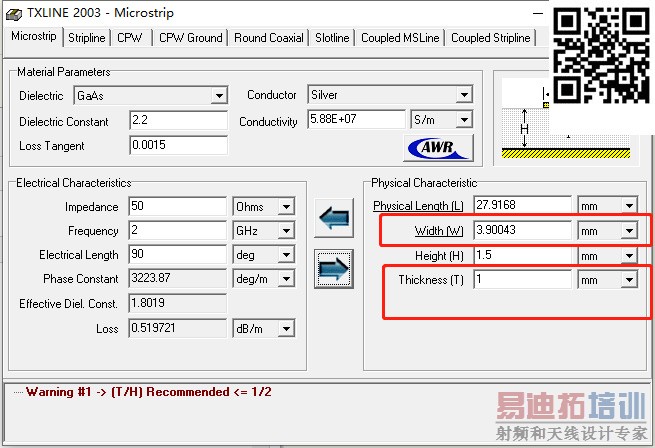

[attachment=92167][attachment=92168]
在只有铜箔的情况下，该段传输线的宽度可以根据公式算出；
如果在铜箔上铺一层厚锡，那这时的传输线宽度该如何计算呢，用公式计算的话，锡的厚度对宽度影响还是很大的；
如果从趋肤效应的角度看，铺厚锡的话，会导致电流集中在锡层上，那这样的情况下是不是会造成等效的介电常数急剧下降呢，因为铺锡那段的高度是暴露在空气中的，这部分的介质就是空气。
因为某些场合必须得铺上厚锡，请有经验的大神们赐教，感谢
[attachment=92169]
[attachment=92167][attachment=92168]
fox大神我又来了，请赐教呀
锡不是在铜上吗 怎么会变成空气呢
就是锡那一段的介质是空气
