CPW 加port问题！
录入：edatop.com 点击：

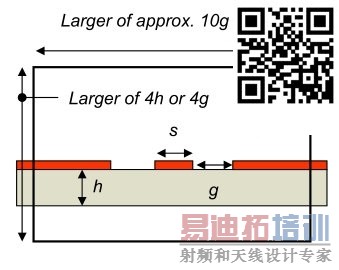

求指导CPW 结构在HFSS 中怎样加端口，试过好多种方法感觉都不对啊。根据help里的方法如图，画好后是采用waveport还是lump port?
wave port
但是wave port需要一个一定长度的均匀截面
具体做法就是 画一个图中大小的矩形体，然后在空白处右键选择select face，选中所画矩形与cpw相接的那个面，添加wave port
解决问题了，谢谢你
画的延长矩形体是不是得超出辐射体空间（矩形），因为如果在辐射空间里面的话，是不能设置波导端口的吧
画一个连着cpw与airbox的pec长方体，贴着cpw的面设置waveport
