请教HFSS线圈的电流相位移动以及幅值变化的问题
录入：edatop.com 点击：

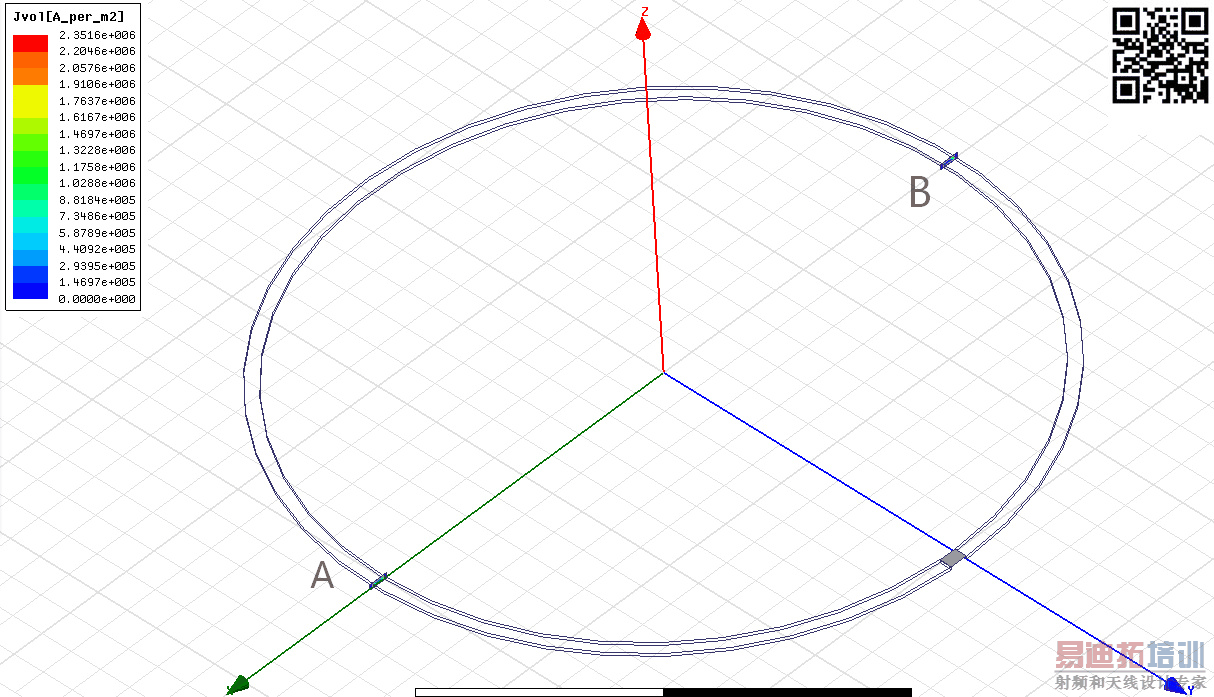

如下图，我想得到一个铜质线圈的AB段（y轴负方向）的阻抗大小，但由于采用的是集总激励方式，只能看到总的阻抗值。
所以想求得线圈的电流和分段电压降来计算AB段阻抗。（如果还有别的方法请大佬们指教）

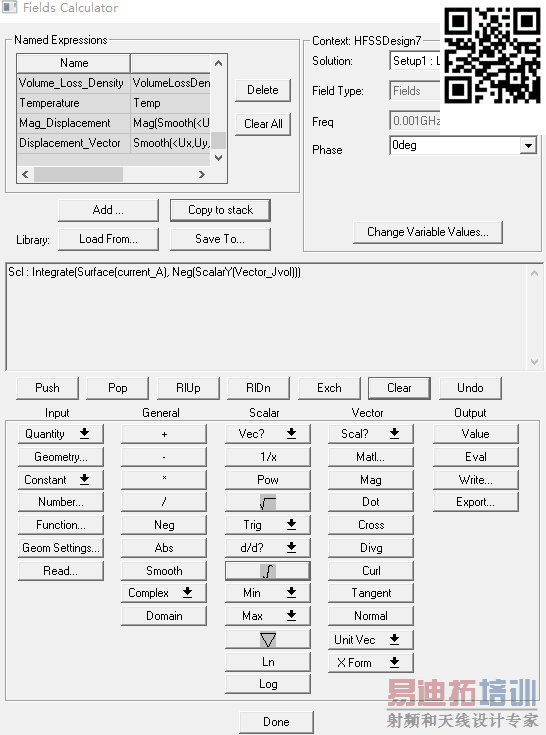

为获取电流，现采用选取截面（如下图所示，即上图的A、B矩形）包裹线圈，并对矩形内部Y方向的体电流密度进行积分来获得电流值（因为截面平行于ZX面，所以应该只有Y方向的电流吧）。具体积分算法如下图。

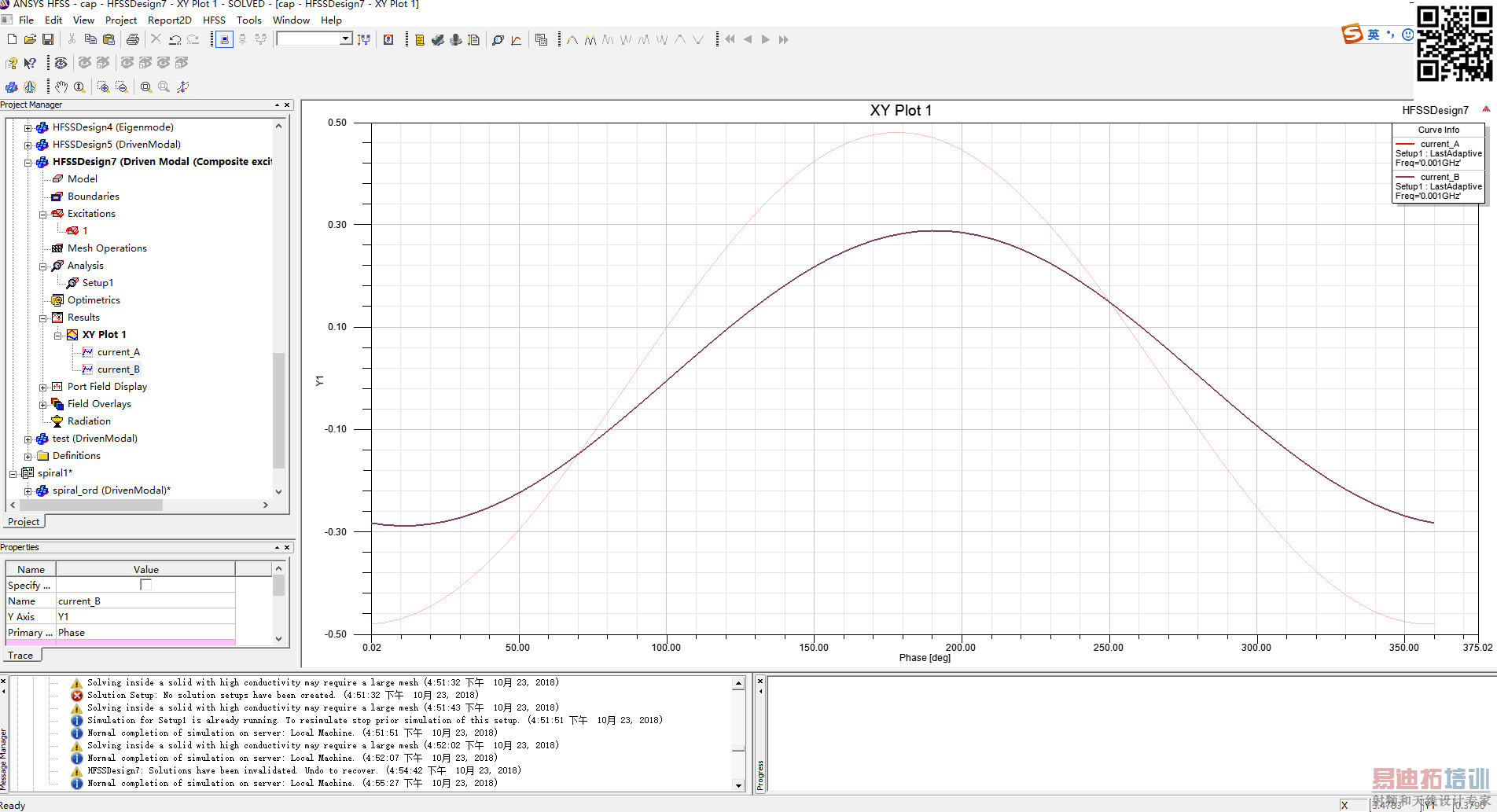

但是得到的A和B截面的电流如下图,发生了相位变化和幅值变化，这是为什么呢?而且我使用Maxwell进行仿真得到的两个电流却非常吻合。
所以想求得线圈的电流和分段电压降来计算AB段阻抗。（如果还有别的方法请大佬们指教）
为获取电流，现采用选取截面（如下图所示，即上图的A、B矩形）包裹线圈，并对矩形内部Y方向的体电流密度进行积分来获得电流值（因为截面平行于ZX面，所以应该只有Y方向的电流吧）。具体积分算法如下图。
但是得到的A和B截面的电流如下图,发生了相位变化和幅值变化，这是为什么呢?而且我使用Maxwell进行仿真得到的两个电流却非常吻合。
小编您好，我也在做相关的东西，但是不知道如何设置激励，可以发下您的模型吗?谢谢
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的HFSS视频培训教程。
