求助，为什么天线的方向图不对称
录入：edatop.com 点击：

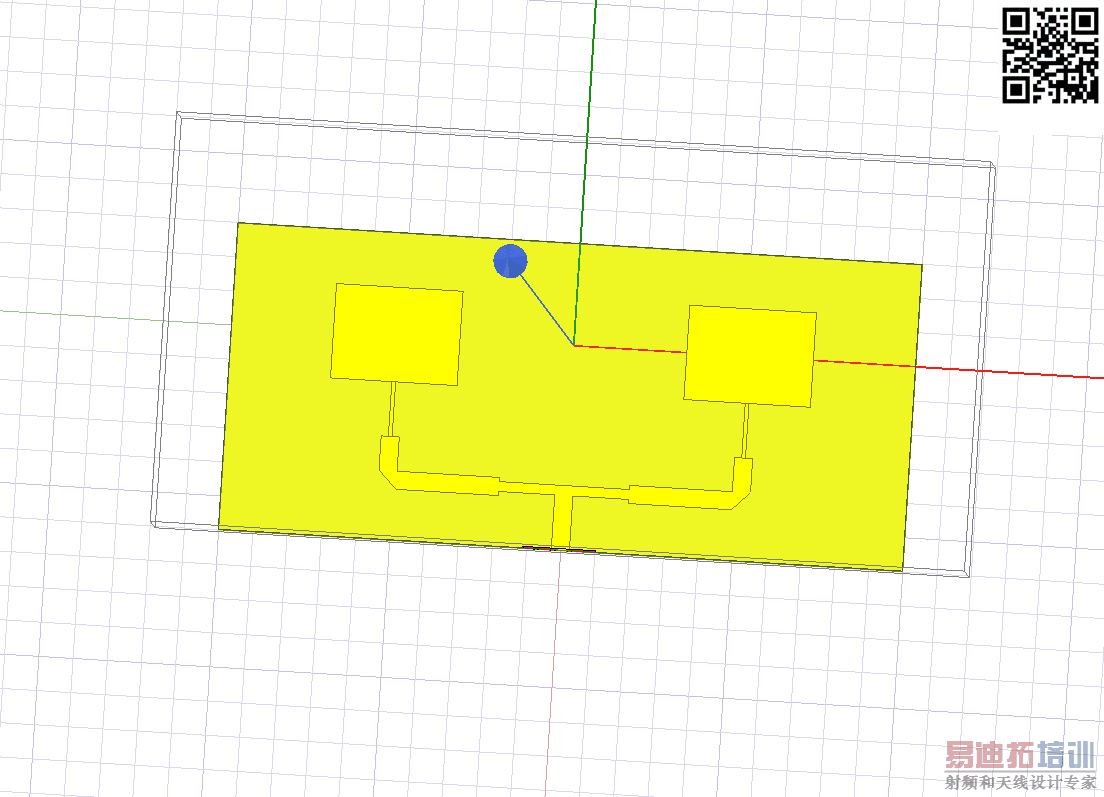

[backcolor= transparent]在HFSS中仿真了2*1天线阵列，为什么天线方向图不对称[backcolor= transparent]
来位大神指导下

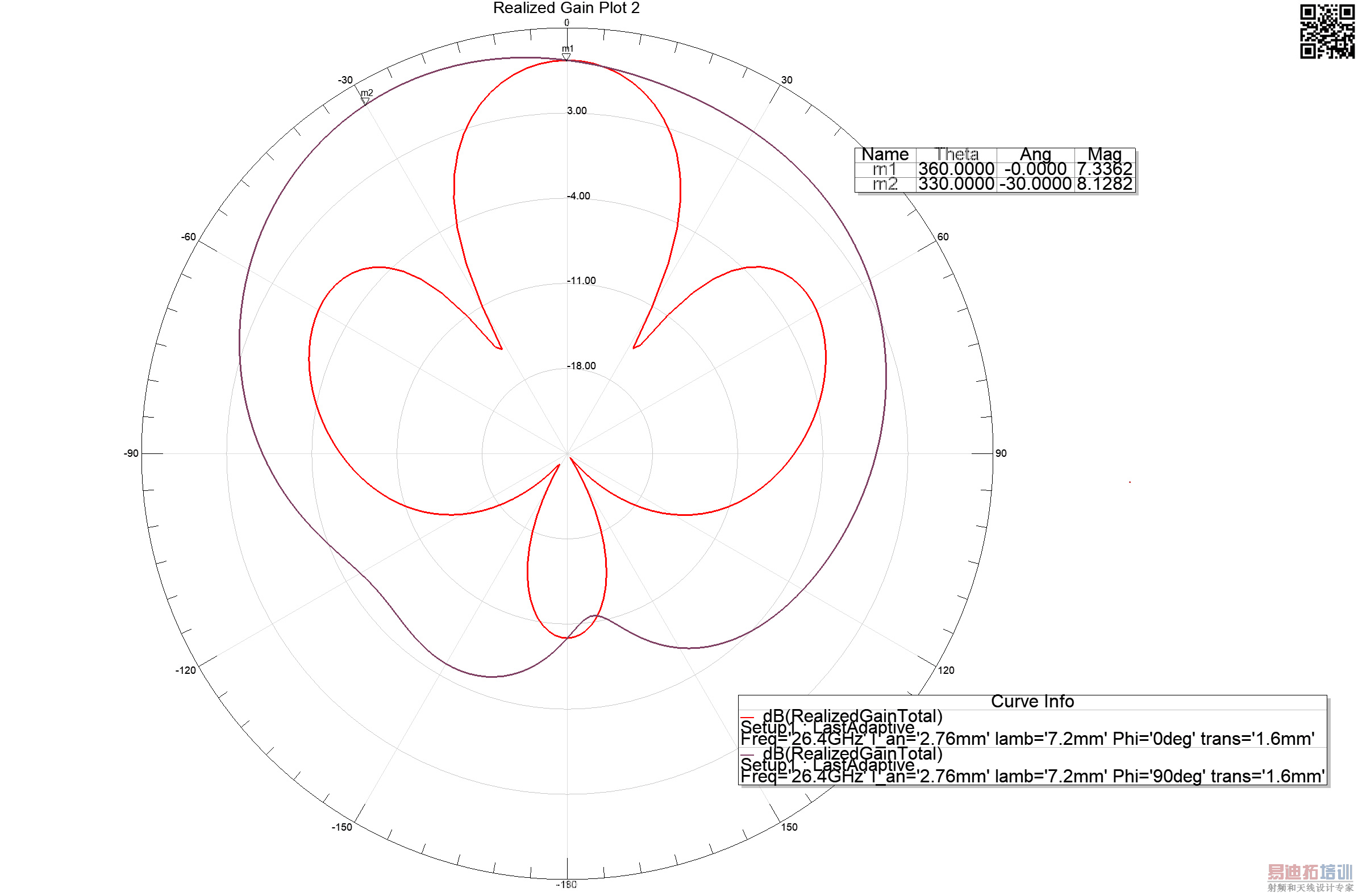

E面看起来不对称
1.把地做对称了再仿真一下。
应该是地板影响的，地板可以先做成和介质基板一样的尺寸
E-Plane 的Phi在不同的角度测到的场形是不一样的，尤其是你才旋转了30度而已，如果你转到90度(X轴位)--你会看到更偏的场形，因为你下侧输入端口区域的地面积、比天线上边区域的地面积还要大！ 所以....你会看到这样的形状。
好的，谢谢
嗯嗯，谢谢
不知道您说的下侧输入端口区域的地面积和天线上边区域的地面积是指什么
这个问题最大的问题在于频率过高，馈线部分也产生了辐射影响，天线和馈线辐射叠加造成了方向图的偏移！
好的，谢谢你啦
