问下，为什么这个Ka波段的带通滤波器器，下面的地要挖空
录入：edatop.com 点击：

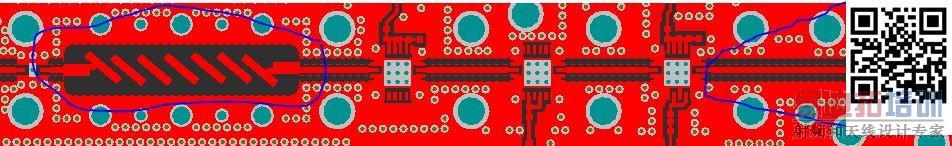

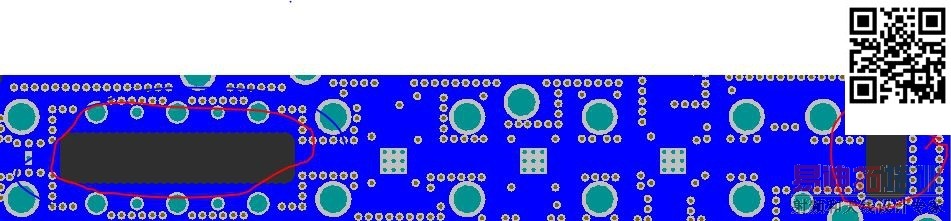

问下，为什么这个Ka波段的带通滤波器器，下面的地要挖空啊，谢谢了！
求大神指导 需要加工线路板可以找我
第一个带通滤波器一般是不挖空的，如果挖空，就是设计者仿真时感到板材太薄，不能满足设计要求。射频板材的厚度，对微波滤波器的带宽有影响，加宽了，正常能扩展工作带宽。 后一个一定要挖空，那是一个微带到波导的转换口。
那相当于将外壳的槽当地了，但这里就是空气介质了。这怎样做HFSS模型啊。仿了很多次都不行。我知道这肯定是跟槽的深度有关系的，但老是仿不出大概来。
