怎么根据谐振频率求出微带贴片天线的尺寸？
录入：edatop.com 点击：
各位大神好，我想问问当需要做一个已经限定了谐振频率是多少多少的天线的时候，怎么根据这个谐振频率来求天线贴片的一些尺寸呢?是有什么类似于公式一样的方法可以计算吗?
最快的方式: (真空下的波速 / 谐振频率) * 有损介质内的波速比，
***大部分的情况下有损介质内的波速都比真空下的波速要慢、这个值会是0.850.95之间。以FR4 PCB为例 (300 / (2.45GHz*4)*0.88)) = 26.9mm (这是2.45GHz的1/4波长)。
这是在单面PCB的算法，若是双面板的话就要回归 == (真空下的波速 / (谐振频率*√介电常数))
懂了就懂、不懂得话? 我也没招了。

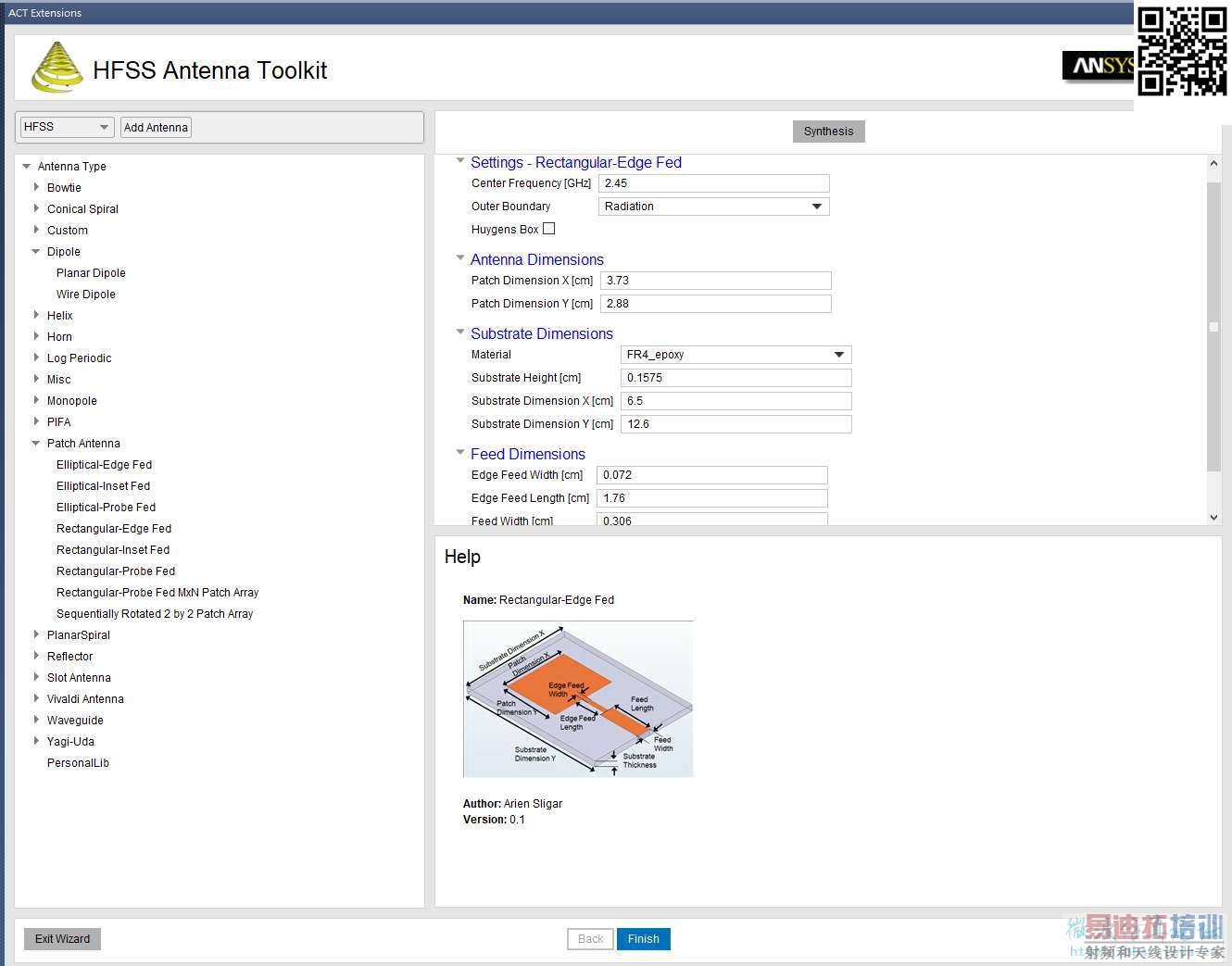

有个捷径 : 旧版本的HFSS 要加上ADK ，新版本的HFSS有自带的ACT Extensions \ HFSS Antenna ToolKit。
谢谢，很有帮助
目前站内讯息无法回复！? 若有问题请直接帖上交流，文挡有隐密性? 请加密压缩贴上来。
