HFSS仿真出的S11图和驻波图怎么看？

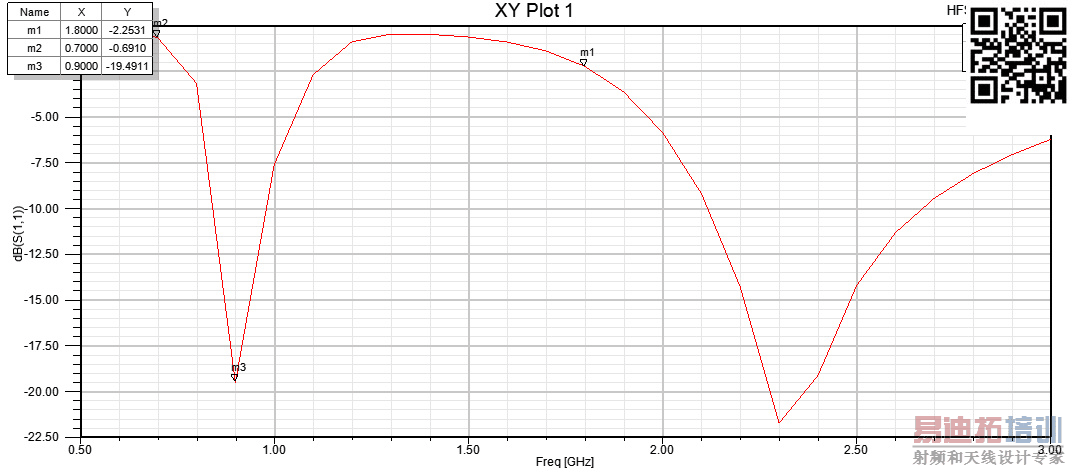

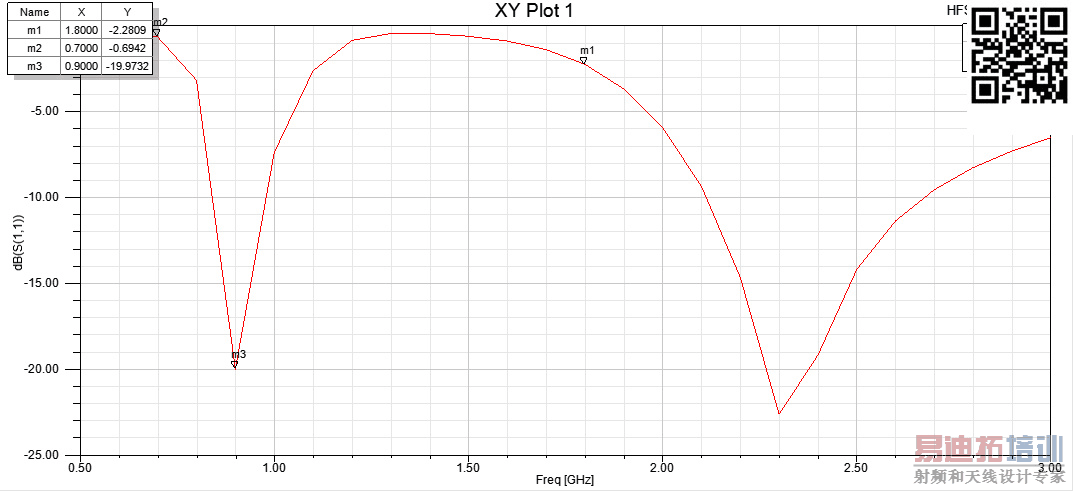

请教各位大佬，我仿真了一个频段600MHz3GHz的模型，S11和驻波图结果出来了，但是我看不懂，不知道从图中能得到什么信息。

800MHz和2.4GHz双频天线，应该是个手机天线

小编留言：

我不造，反正给我照片，我画出来仿真

回损好差，不知道是什么产品

小编留言：

不知道怎么看图的小白，求教怎么看这些图，S11有两个尖是啥意思啊

怎么判断回损好坏啊

我要调节一些变量看对它有什么影响，调完之后结果图会有些许变化，我要用文字描述一下，怎么描述啊?我主要问的问题就是这个

感觉像个大学生在做课设啊

。网上没找到，只好求助各位啦

感觉像门外汉往门内睇两眼，看到了东西，但不知道是啥，敢问小编什么专业?准备做啥的?要不然别人也不知道解释啥啊

回波损耗越小越好，看你的S11应该是可以工作在两个频带内。回损越小对应的驻波越小，你两张图反应的情况是一样的

你应该把模型附上，否则都不知道是什么东西，只有曲线

看回损应该是一个900MHz&2.3GHz的双频天线

从S11 的曲线图来看，在900M和2.3G 的位置分别有明显的衰减点，说明这个天线是工作在这两个频点的双频天线，但是从具体的数值来看的话，S参数性能指标不理想，比如说要求该天线在820-960MHz&2.35-2.45GHz的S11反射系数小于-20dB,或驻波比小于1.5，因为目前的状态没达到，所以要通过优化天线中某些部位的尺寸去调整阻抗匹配，让指标得到改善，最终满足具体要求的数值，只有达到了指标要求才能投入实际应用中去。
