HFSS怎么查看两个端口相位差
录入：edatop.com 点击：

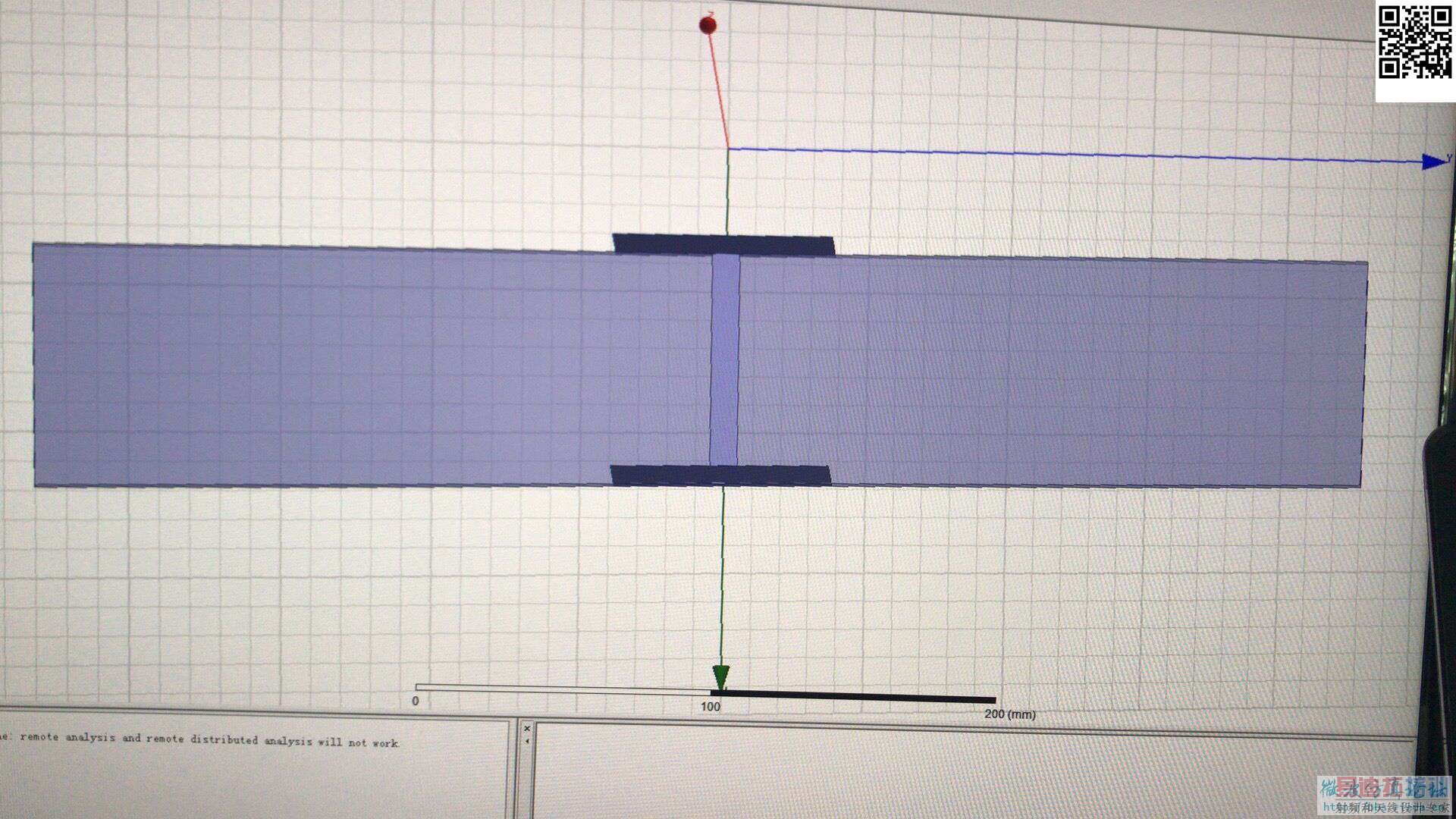

我已经设置最简化的结构，两个端口，加一段长度为半波导波长的微带线，应该移相180度的，可是出来ang（S（1，2））在915Mhz却是13度，求教
1、是我查看相位差的方式有问题；
2、还是计算有问题呢（我是用相位差【phi=k*l=2pi/波导波长*微带线长度】计算的，老师也说没有问题，波导波长是用波长除以有效介电常数算的）[attachment=85458][attachment=85458]
1、是我查看相位差的方式有问题；
2、还是计算有问题呢（我是用相位差【phi=k*l=2pi/波导波长*微带线长度】计算的，老师也说没有问题，波导波长是用波长除以有效介电常数算的）[attachment=85458][attachment=85458]
求大神指导
把S11相位也加进去，你要的是相位差，所以两个口的相位都要看
嗯嗯，我加上去以后，两个相位分别是134、13，相差还是只有120度啊，大神，还差60度是错哪儿了呢
你试试增加电长度吧，理论计算可能会有误差
嗯嗯，是了，公式计算不行，用txline就好了
编辑一个公式，两个相位相减
嗯嗯，谢谢，知道问题在哪里啦，应该是角度搞成弧度了
兄弟可以在具体解释一下是怎么看的吗?我也遇到同样的问题
