求助：太赫兹小尺寸CPW仿真问题
录入：edatop.com 点击：

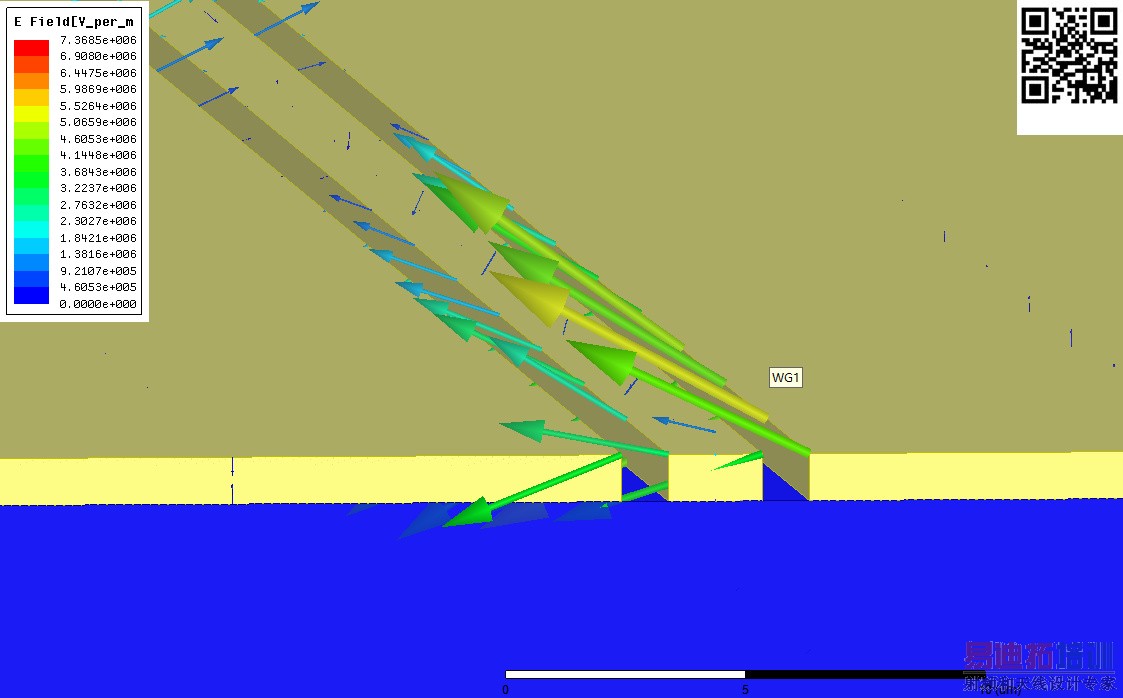

对于太赫兹频段的CPW，当仿真波导中的悬置CPW时，CPW的中心导带和gap宽度较小时（几个um），会出现类似奇次模的现象，波端口加在波导两端。
当悬置CPW的中心导带和gap宽度较大时（10um或以上），电场模式是普通的CPW偶次模式，即电场线从中心导带指向两端接地板。
请问出现这种现象（奇次模）是因为设置的问题（端口、网格等）还是这种CPW结构固有的性质。我尝试过不同中心导带和gap宽度的组合，发现中心导带和gap较小时一直会出现奇次模，加密网格后还是一样的结果，用CST加密网格验证后也是奇次模的电场，所以我倾向于固有性质，当中心导带和gap较小时就会出现这种效果。有没有大神可以解释一下，理论上或者思路上有没有什么启发?
当悬置CPW的中心导带和gap宽度较大时（10um或以上），电场模式是普通的CPW偶次模式，即电场线从中心导带指向两端接地板。
请问出现这种现象（奇次模）是因为设置的问题（端口、网格等）还是这种CPW结构固有的性质。我尝试过不同中心导带和gap宽度的组合，发现中心导带和gap较小时一直会出现奇次模，加密网格后还是一样的结果，用CST加密网格验证后也是奇次模的电场，所以我倾向于固有性质，当中心导带和gap较小时就会出现这种效果。有没有大神可以解释一下，理论上或者思路上有没有什么启发?
只要收敛，就跟网格剖分无关。
你这个显然跟馈电方式有关。我得看下你是怎么馈的
