新手求助圈内大侠,想问一下下面这些图是用什么画出来的

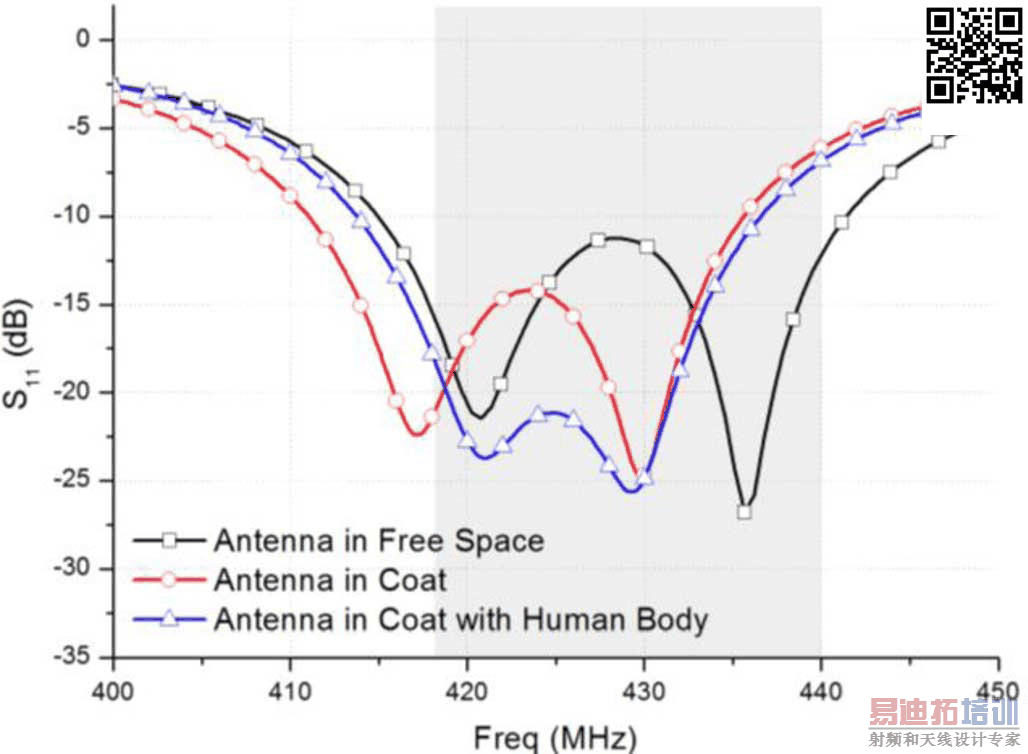

比如:不同project中的不同S11结果图结合在一张图中做对比并标明图例。
谢谢各位!
本身仿真软件(如HFSS)后处理界面是可以直接导入数据(比如HFSS后处理界面右击选择import,然后选择指定的tab文本格式文件打开,可以多选)查看曲线图的,这个数据可以是之前从后处理报告界面导出去的,也可以是自己编辑的。另外也可以通过专门的看图软件查看,比如
小编留言:
感谢大侠!根据您的方案在HFSS中已经做出来图了。

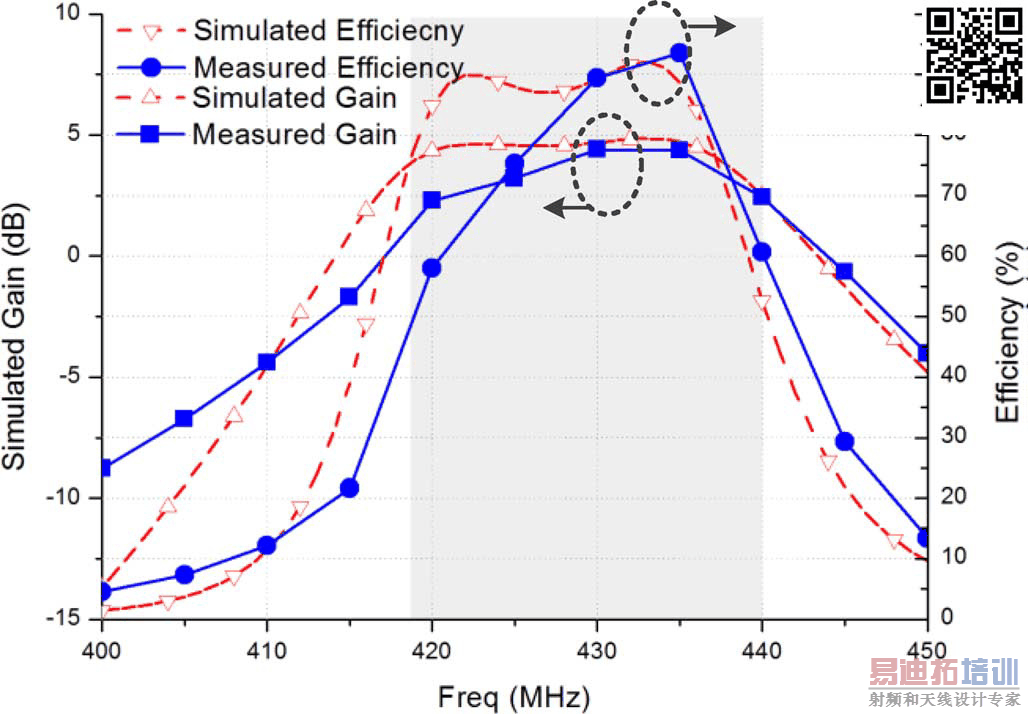

还有个问题想请教一下:图一中的两个纵坐标是如何做出来的? 图三的方向图中的小三维模型图是如何做出来的,是P的吗?
感谢大侠!根据您的方案在HFSS中已经做出来图了。
还有个问题想请教一下:图一中的两个纵坐标是如何做出来的? 图三的方向图中的小三维模型图是如何做出来的,是P的吗?
那个可能是P的,三维图和二维图一般不会在一张图中的
上方的图应该不是在HFSS中处理的,而是用别的专门处理图形的软件生成的。
小编留言:
感谢前辈!以后还要请前辈多指教
前辈,还有小问题想请教一下

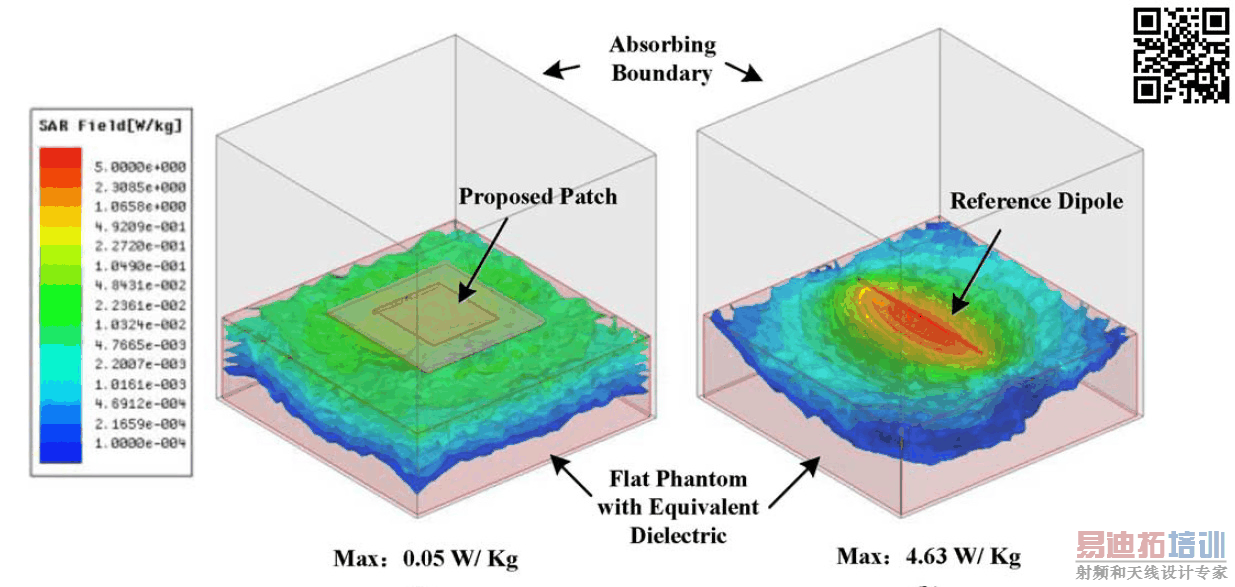

图一为文献中给出的SAR仿真图,图二为我自己的SAR仿真图,两者均为HFSS仿真,我的仿真图中场分布只是一点,而图一是完全充满,且看起来不像一种图,都是微带天线且不是很复杂的天线结构,phantom是按照IEEE的协议标准设置的;请问这是什么原因,是HFSS中的操作问题还是别的没有考虑到的问题?
图二
也可以把数据导出来,放进matlab中画图,利用plotyy来画双纵坐标的图
小编留言:
非常感谢! 大神 能帮忙看一下5楼那个关于SAR仿真图的问题吗?
首先HFSS我不是很熟练,只能给你两个方面来考虑一下。1.你去看看这个SAR的最大值(你自己的模型)是不是很大(类似于灰度图中的最大值如果太大,那图形肯定就不太明显)。2.就是模型的确有问题或者设置有问题。
小编留言:
好的,谢谢您的建议
