求助，怎么体现极化转换特性
录入：edatop.com 点击：
如图，根据网上的例子仿真了一个可以令y轴极化方向的线极化波极化方向发生九十度转换的极化转换器，请问怎么从仿真结果图中体现出他实现了极化转换
按照你所说的Y轴方向线极化波发生90°转换，说明原先的Y轴为长极化轴，那么90度转换后X轴为长极化轴。
这个本质是个带通频选表面，上下两个面分别是两端口，我分别生成端口2匹配和端口2不匹配的传输系数可以体现极化转换特性么

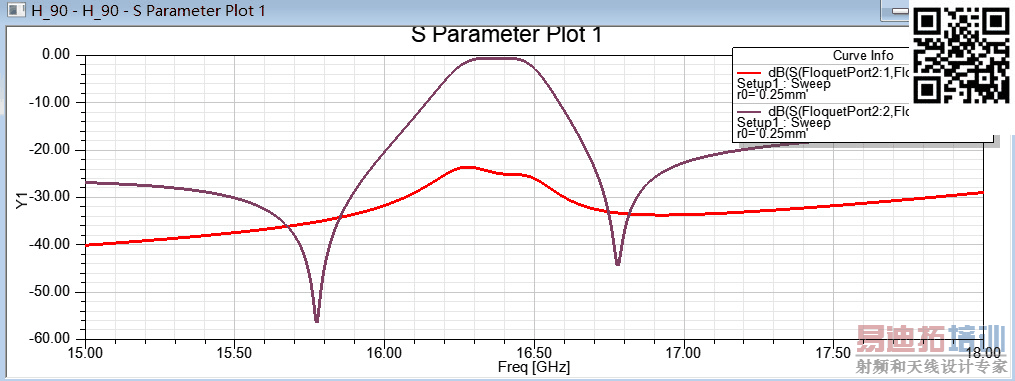

附上前面提到的传输系数图
Floquet端口在输出的时候可以选择端口的模式，即模式1或者模式2，就是TE波或TM波，这两个模式和你的极化方向对应上，然后输出S21参数，比如S（FloquetPort2：1，FloquetPort1：2），这个就是端口2在TE模式下接收端口1在TM模式下的波的S21，应该就是你想要的。我平常是这样仿真频率选择表面的，但具体是否准确，你估计得自己思考一下。
还有就是在filed里面改变源的入射相位角度看S21，但这个设置就不是主从边界和Floquet端口了，得用磁壁电壁了，操作方法稍微不同，但是这个方法应该准一些。
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的HFSS视频培训教程。
