请问如何对天线进行阻抗匹配？
录入：edatop.com 点击：

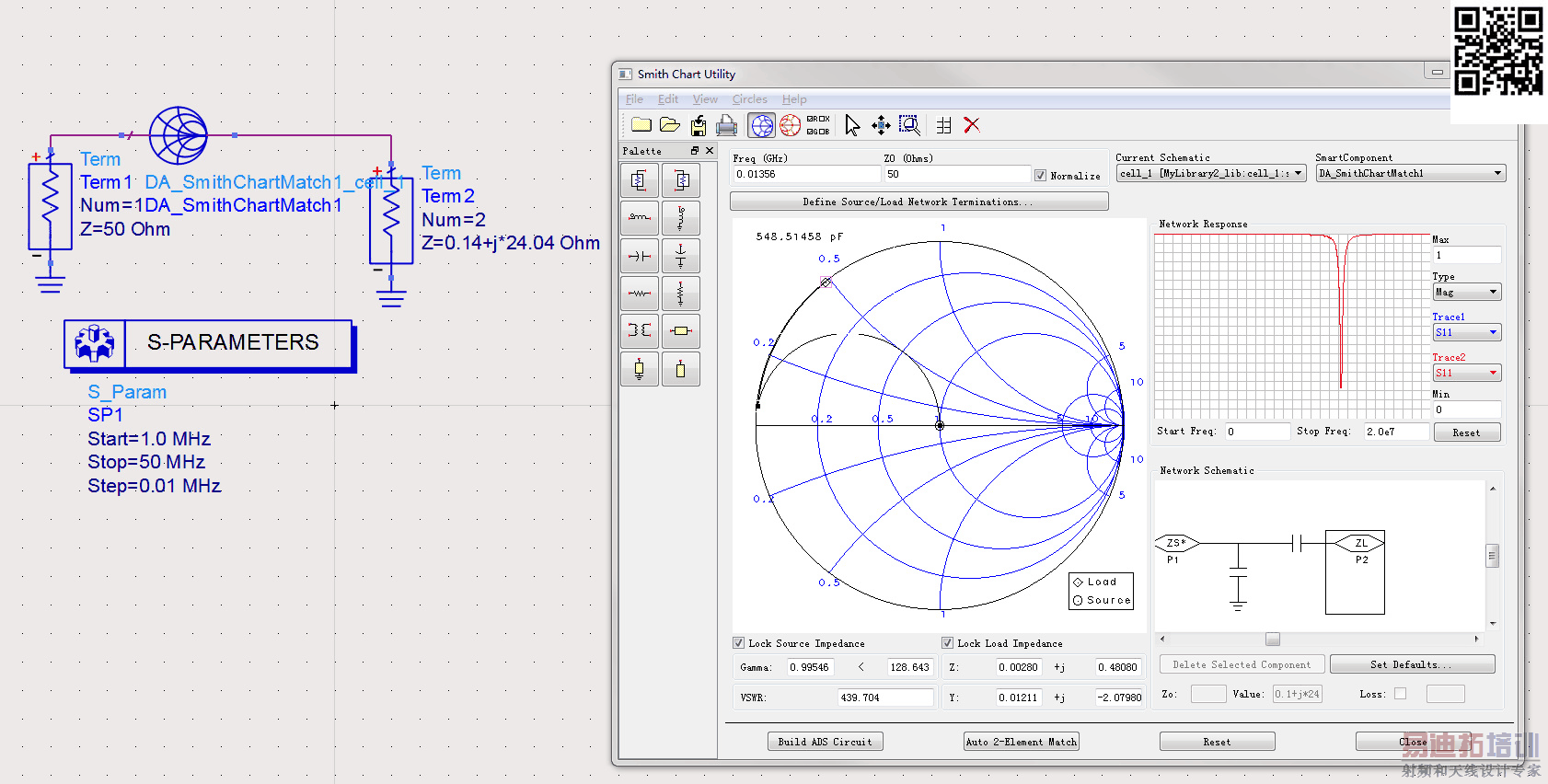

我简单的画了一个单匝的线圈，然后得到他的阻抗为0.14+j*24.04，带入ADS去史密斯原图向50欧进行匹配，出来的结果在ADS里面Q值也蛮高的，但是谐振点在史密斯原图中已经处于圆心了，我把电路到HFSS里面，谐振点却在0处，并且Q值很高，请问是什么原因。
因为ADS给你的是理论值。而到HFSS里面会考虑很多实际的效应。你的设计初始阻抗的Q值很高，也就意味这匹配元件少量的容差，或者周边少量的寄生参数都会破坏匹配电路。
建议先画一个低Q值的电路验证下。
那请问怎么修改Q值?我再次串并联电容之后发现S值只有零点几Db
