HFSS设定mesh请益
录入：edatop.com 点击：
各位前辈好：

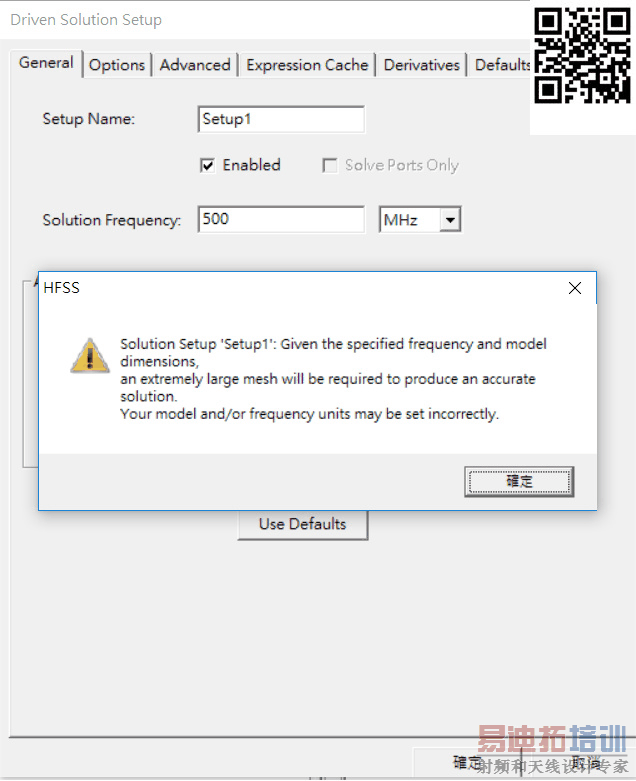

小弟最近因为研究上的需要，开始自学ANSYS HFSS，起初教授希望我绘制一艘长50公尺的船，并设置频率5MHz来测量这艘船的radar cross section，到这个部分都还没有问题。但后来教授希望我将频率改为500MHz再做一次测试时，便会一直跳出视窗如下
爬了一下文，似乎是要针对mesh的部分做设定，但设定了一下还是一样的情况，想请问各位前辈，是因为频率设置太大导致错误，还是需要在特别做一些设定才能够顺利让软体设置成功呢?烦请前辈们替小弟解惑了，谢谢。
船的模型如下：
长50m、宽18.75m、高43.75m
并设置一个长、宽、高皆为100m的立方体设置为远场。
小弟最近因为研究上的需要，开始自学ANSYS HFSS，起初教授希望我绘制一艘长50公尺的船，并设置频率5MHz来测量这艘船的radar cross section，到这个部分都还没有问题。但后来教授希望我将频率改为500MHz再做一次测试时，便会一直跳出视窗如下
爬了一下文，似乎是要针对mesh的部分做设定，但设定了一下还是一样的情况，想请问各位前辈，是因为频率设置太大导致错误，还是需要在特别做一些设定才能够顺利让软体设置成功呢?烦请前辈们替小弟解惑了，谢谢。
船的模型如下：
长50m、宽18.75m、高43.75m
并设置一个长、宽、高皆为100m的立方体设置为远场。
模型太大了，你又是根据波长来划分的网格，导致mesh太多，超出了求解范围了吧
一定要跑起来的话，把网格划分精度放低
是的。
大大您好，我后来用教授租借的大型主机有顺利跑起来，但已经花费了好多天还没完全跑完，想请问把网格划分精度要如何操作呀?麻烦大大解惑了，谢谢
这么大的模型，只能放服务器里跑好几天了
用的积分方程求解器吗?可以试试FEKO。
You can try
PO or GTD or UTD
