请教下关于微带天线仿真的问题

求助各位大佬：
想利用一分四的功分器设计1*4的微带天线阵是否可行?
一个简单的T型功分器，为什么改了频率之后性能下降了?

参数算

的应该都没问题，中心频率是4g。为什么仿真之后结果差了好多?

因为阻抗匹配没做对、 或者说电长度失配。

小编留言：

请问要怎么做到阻抗匹配呀?
我是按照仿真实例一步步来的，仿真成功之后，改了下介质基板材料，用TXLINE软件算了50欧姆微带线宽度，回到HFSS改了下微带线宽度和基板材料

阻抗应该出错了

小编留言：

请问要如何进行阻抗匹配?

1、馈线的阻抗与传输路径长度-必须倂重！ (间距与极化/波束有关，这也要注意)
2、使用HFSS，要注意region的空间大小 (一般设置是 : 最高频率的0.5波长)

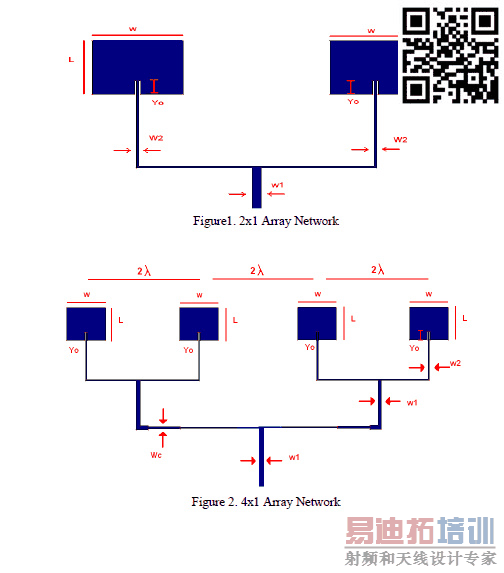

以图一为例；微电天线(patch)电长度j为180、那么可推论馈入点电长度必须为0，这样方能满足电长度90时-电压达到最高值。所以...要达成馈入点必须为0的条件? 唯有电长度=180 or 360 (直接馈入=0、0.5波长=180、1波长=360)。
如果你能看懂这段说辞? 那...你就可以进阶了！

小编留言：

十分感谢。
还有几个问题要请教：
1.我是照着书上的实例一步步仿真出来一个T型功分器的，可以实现。后来按新的频率改了微带线宽度，是否也要修改微带线的长度?如何计算?
2.比如四元天线阵，是否可以用两个T型功分器实现?
3.您说的region空间大小，是指设置的空气盒子吗?
因为是刚入门的小白，问题有点多，感谢您的耐心！

最低频率的0.5波长吧。

小编留言：

十分感谢！
还有几点存疑，希望得到您的帮助：
阻抗匹配中，计算出了50欧姆微带线宽度以后，要如何调整长度和布线?

你可以再去查看ANSYS、CST、XFDTD、EMPro...等，软件对于辐射边界的设置与见解....(总的来说跟网格划分精度有关，CST会自行再加上0.125个波长)。

感谢大佬的回复！
如上图，我想用这样的功分器，四个端口分出来连接四个贴片，布线是不是还有一些要求限制?

我当然知道0.5波长法则。还有PML边界可以设置的更小。我的意思是你如果设置最大频率的话，那波长将是最短，边界会最小。这个边界就满足不了低频的0.5波长了。

你可以再去查看ANSYS、CST、XFDTD、EMPro...等，软件对于辐射边界的设置与见解....(总的来说跟网格划分精度有关，CST会自行再加上0.125个波长)。
** 我的观点和那些EDA程序设计者的观点差不多，都是站在 (利用EDA软件的设计者 => 已经有理论基础)，这个基础就是 : 他们了解设置region的通则，一般这个关键频点他们会設在 > BW/2，(想要仿真低频域的自然会設成 < BW/2)。
你的思考当然也是合理的！

一时手误、恕刪

1、阻抗转换在馈电路径中至少会有50、70、100欧..等。
2、在物理距离固定的状态下，微带线的粗/细-以(电长度)化学距离做调整。
3、进一步来说，你已使用了三个"T"
使s参数在中心频率最低? 有意义吗！? 天线中VSWR/S11的意涵你清楚吗? 真实的操作中你将会发现S11最低的那一点是对RX的时候有助益、在TX时却不是power最高点！ 这个现象你如何理解呢?

小编留言：

感谢帮助！
现在重新进行了阻抗匹配，可以在中心频率附近s11小于-10db了。
请问需要对什么参数进一步优化，才能使s参数在中心频率最低?

看着像匹配没做好，我自己都是用AWR仿真的微带电路，参数设置好自动运算生产电路，在把电路导入HFSS，查看HFSS中结果是否满足要求
空气盒子我一般设置1/4波长

谢谢大佬们的回答！
