空气盒子内部同轴馈线建模问题PS：同轴线外导体是否需要手动添加。

该模型为一个平行板电极反应室。由三部分组成：空气盒子（材料Vaccum），功率电极（材料pec），同轴线。
该模型原理：功率电极与空气盒子的底部（接地极）组成平行双导体，中间传输TEM模式电磁波。通过同轴线在功率电极的背部中心位置馈入13.56MHz的电信号。
具体问题：同轴线的建模问题，有两种建模方法；
（1）先建立内导体（材料pec），再建立介质层（材料Teflon），然后在上侧端口馈入wave port信号。

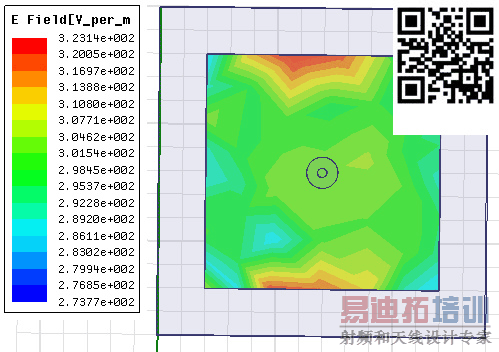

仿真结果：

（2）先建立内导体（材料pec），再建立中间介质层（材料Teflon），再建立外部导体（材料pec），最后在上侧端口馈入wave port信号。

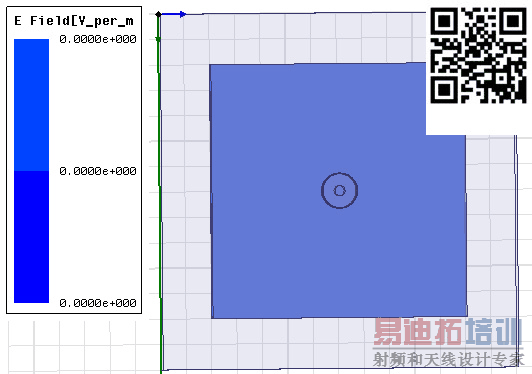

仿真结果：

本人的仿真结论：方法（1）同轴线成功馈入信号，虚拟截面上有电场分布。方法（2）同轴线没有馈入信号，虚拟截面上的电场为0。
问题：同轴线处于空气盒子内部，介质层没有与背景直接相连，所有没有默认设置为pec，于是在方法（2）中手动加上了外导体pec。
本人原以为方法（2）更接近实际情况。但是方法（2）却显示没有馈入信号。不知道问题出在哪里。希望各位朋友与我讨论。

你建一个外导体pec，默认整个体都是金属，怎么可能馈入信号呢?你把外导体减去铁氟龙然后你看看是不是就正常了。唉！
