HFSS 3D layout port setup
录入：edatop.com 点击：
各位先進大家好, 不知版上是否有人對於HFSS 3D layout有研究
目前我遇到一個問題, 同樣結構(一個傳輸線), 用SIwave跑和用HFSS 3D layout跑, 結果不一樣
我初步釐清一下, 很明顯是我HFSS 3D layout的port設定有問題！
port的設定我也仿照SIwave去設定, 但用HFSS 3D layout跑出來的結果十分怪
我稍微截圖, 如下:

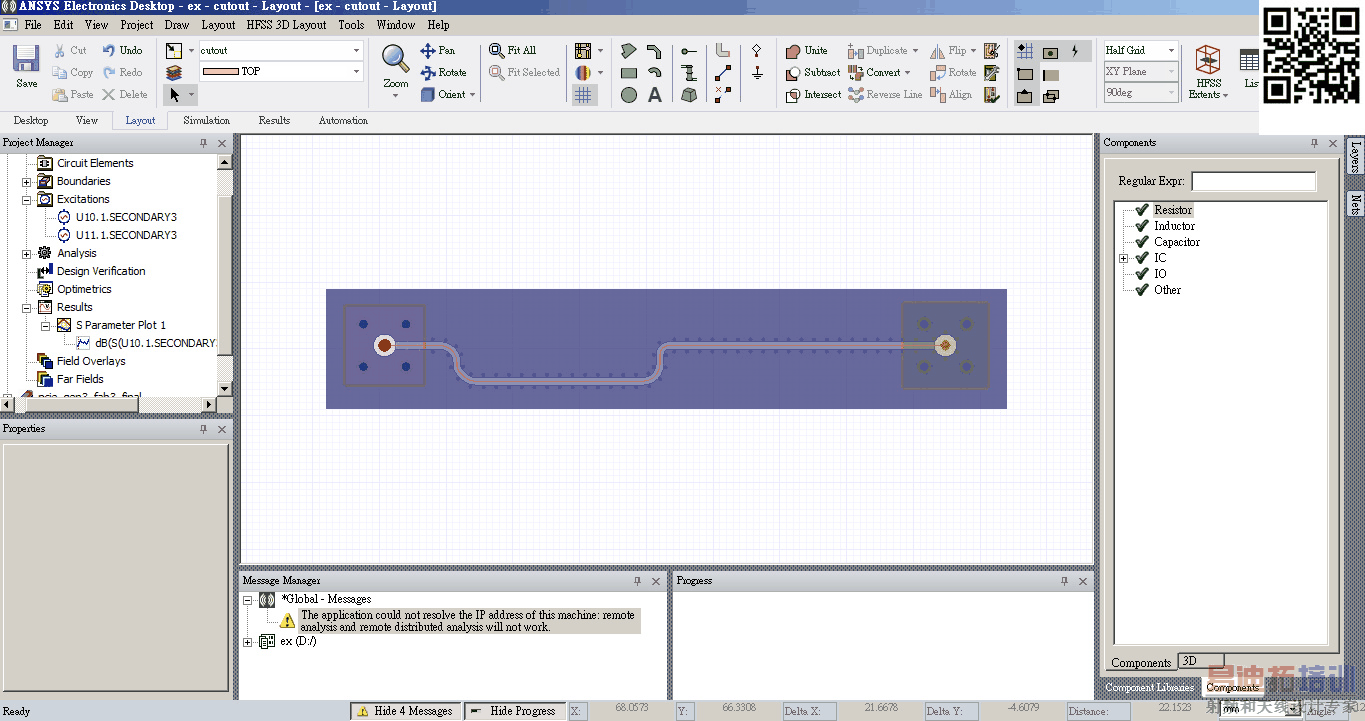

HFSS 3D layout

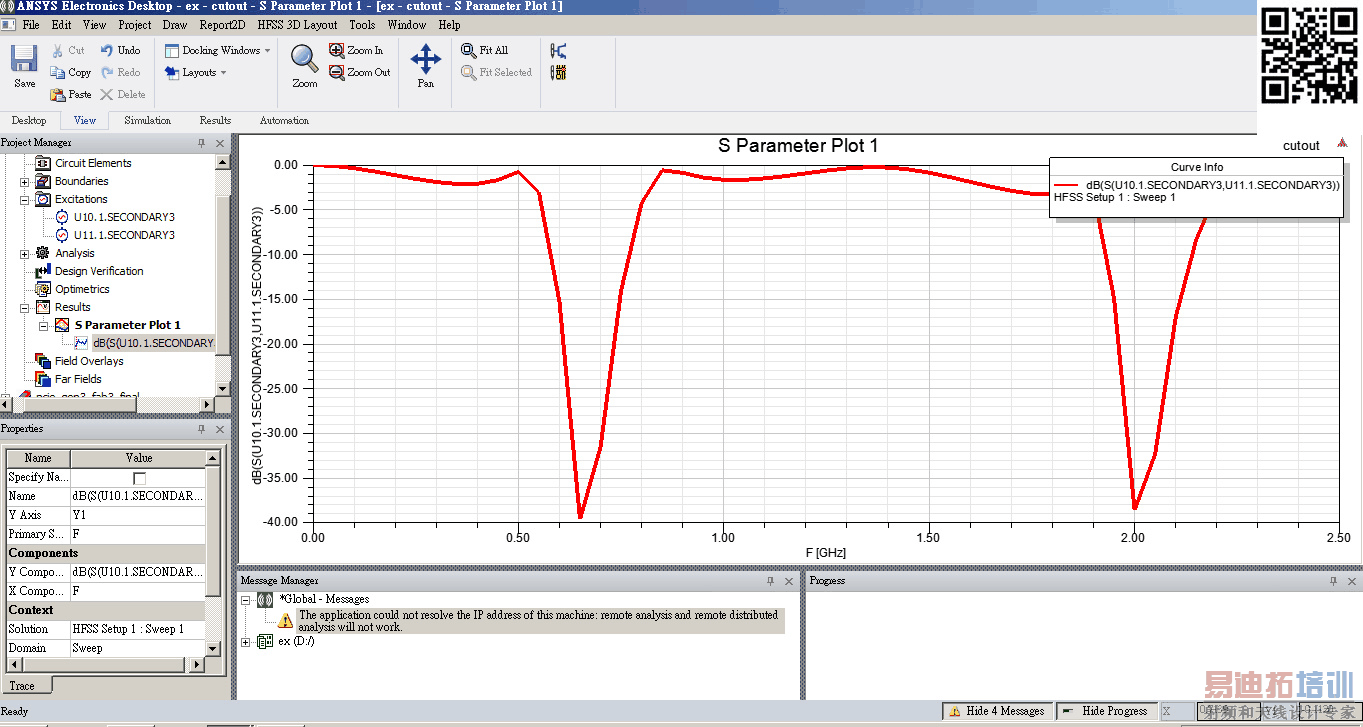

HFSS 3D layout result

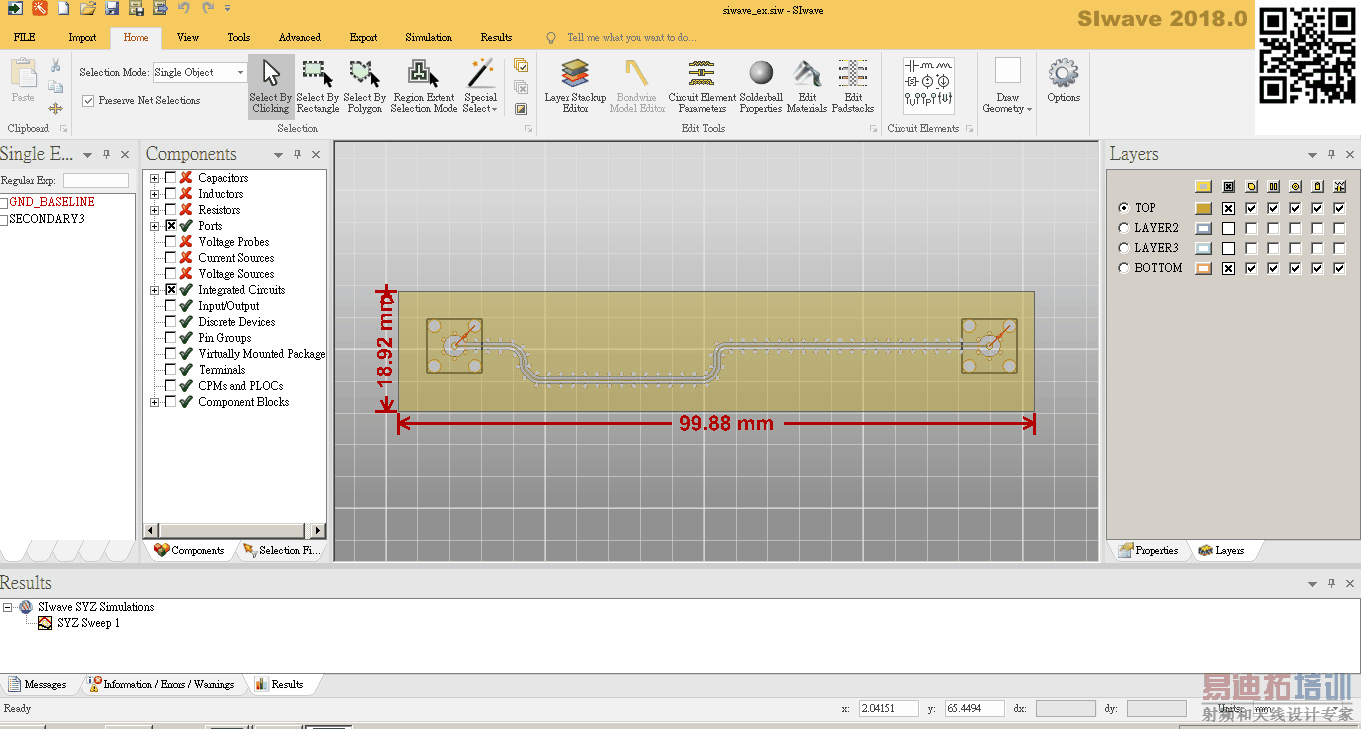

SIwave

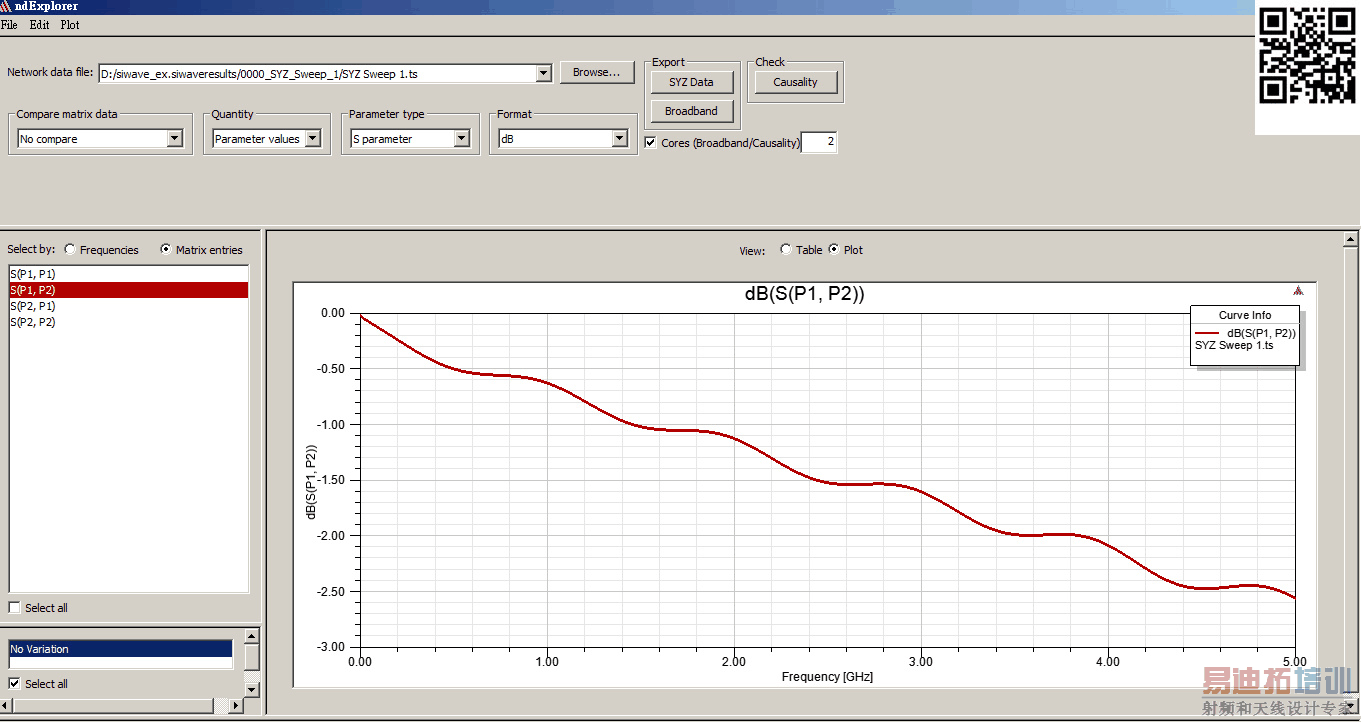

SIwave result
很明顯是SIwave模擬的結果才是合理的！
目前我遇到一個問題, 同樣結構(一個傳輸線), 用SIwave跑和用HFSS 3D layout跑, 結果不一樣
我初步釐清一下, 很明顯是我HFSS 3D layout的port設定有問題！
port的設定我也仿照SIwave去設定, 但用HFSS 3D layout跑出來的結果十分怪
我稍微截圖, 如下:
HFSS 3D layout
HFSS 3D layout result
SIwave
SIwave result
很明顯是SIwave模擬的結果才是合理的！
後來發現應該是本身繪製圖層有些問題
已解決
。
厉害，学习中
厉害，学习中
