下面我们再将刚才导出的dxf文件导入到HFSS中进行仿真。

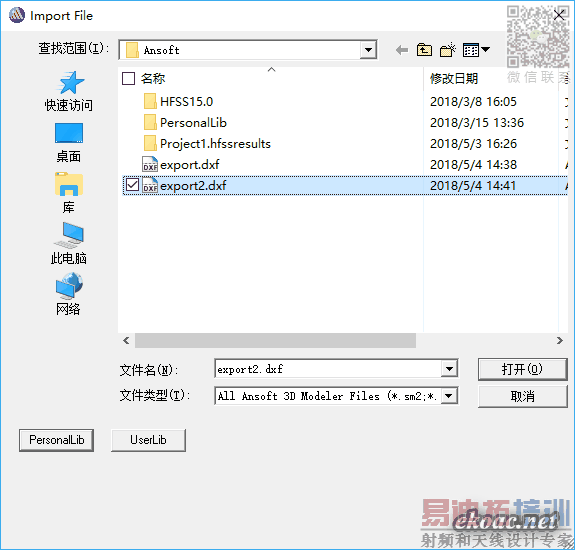

HFSS的导入（Import）和导出都位于Modeler菜单中。我们打开导入对话框，选中刚才导出的模型文件，选择打开。

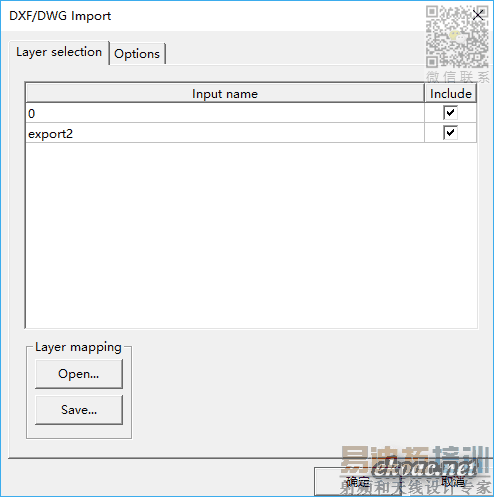

随后弹出DXF/DWG导入选项对话框。

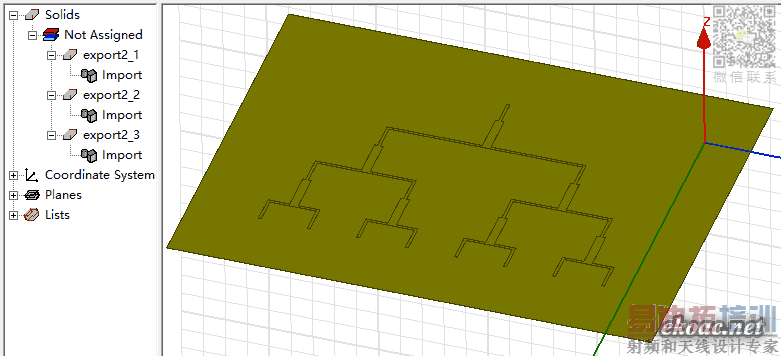

这里我们保持默认，点确定。导入后的模型是这样的：

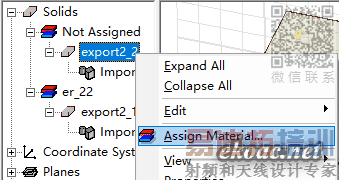

通过查看操作历史树可以看到export2_1和export2_3的尺寸与介质基板相同。我们可以删掉其中一个，然后设置它们的材质：
随后添加端口进行仿真。

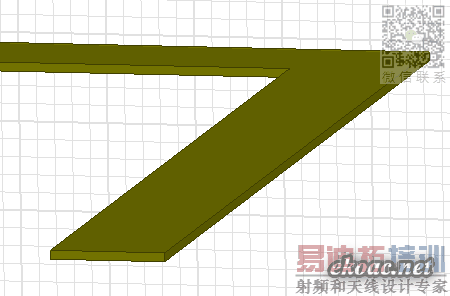

然而十分有趣的是，在原始的仿真文件中，电路图形以没有厚度的Sheet形式存在。而在导入的模型中，电路图形有厚度了。
为了方便仿真，我们还是希望电路图形没有厚度。即使以后需要增加厚度，也可以将Sheet通过Sweep功能增加厚度。
实际上再导入时，有一个选项可以强制将图形导入成Sheet：

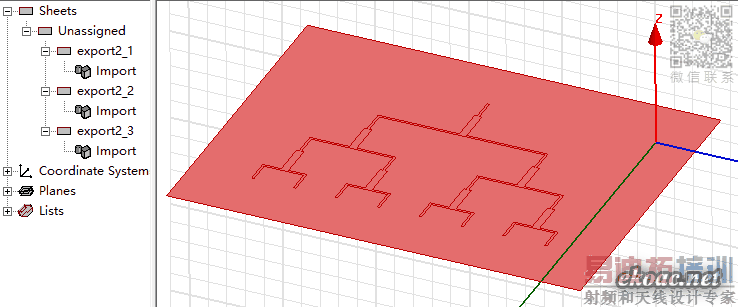

选中下方的Import as 2D sheet bodies后再导入，所有的形状都成了sheet：
这样就可以非常方便的根据自己的需要改变图形的厚度了。
