HFSS仿真日志详解

介绍HFSS建模和仿真的教程很多，跟着这些教程就可以学会HFSS的基本使用。但是介绍HFSS仿真过程中每一步运算究竟在算什么的文章很少。仿真时进度条一遍又一遍的从0走到100，在这不知疲倦的进度条背后HFSS到底做了什么呢？

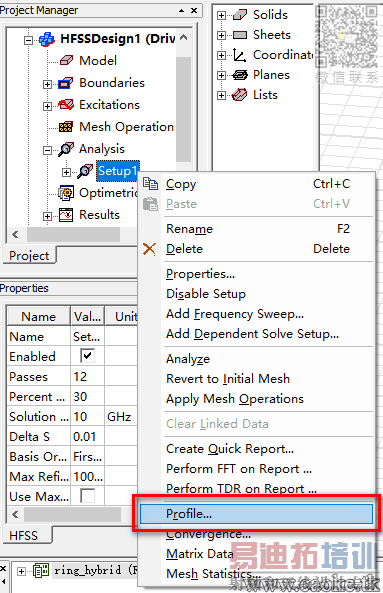

要解释这个问题，需要仔细分析HFSS的仿真日志(Profile)。仿真日志位于Project Manager中仿真设置的右键菜单中：

仿真日志对话框的样子是这样的：

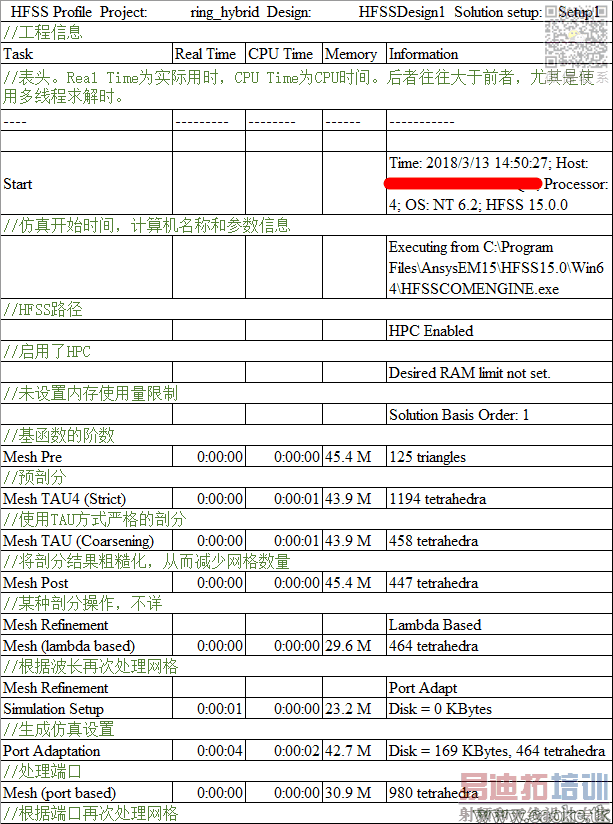

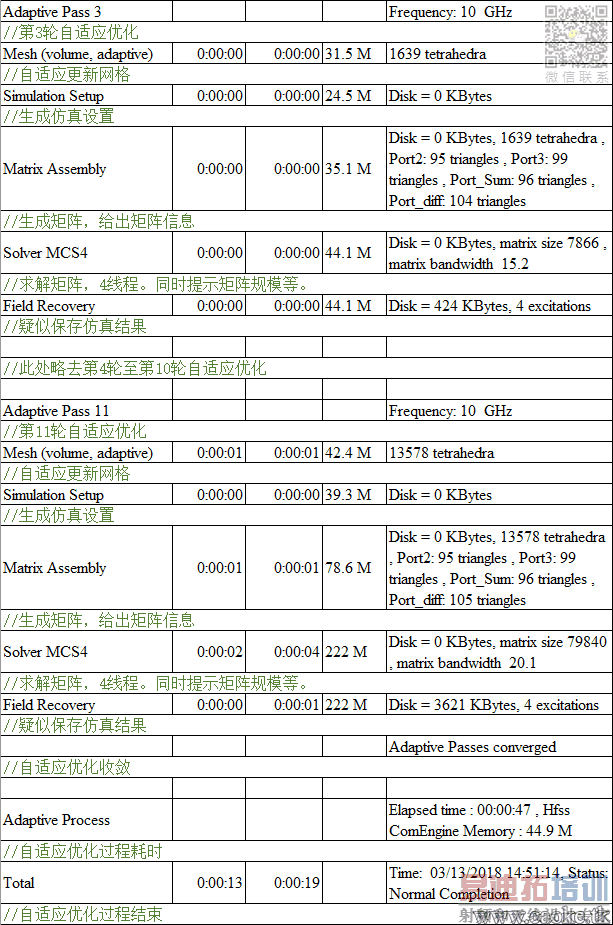

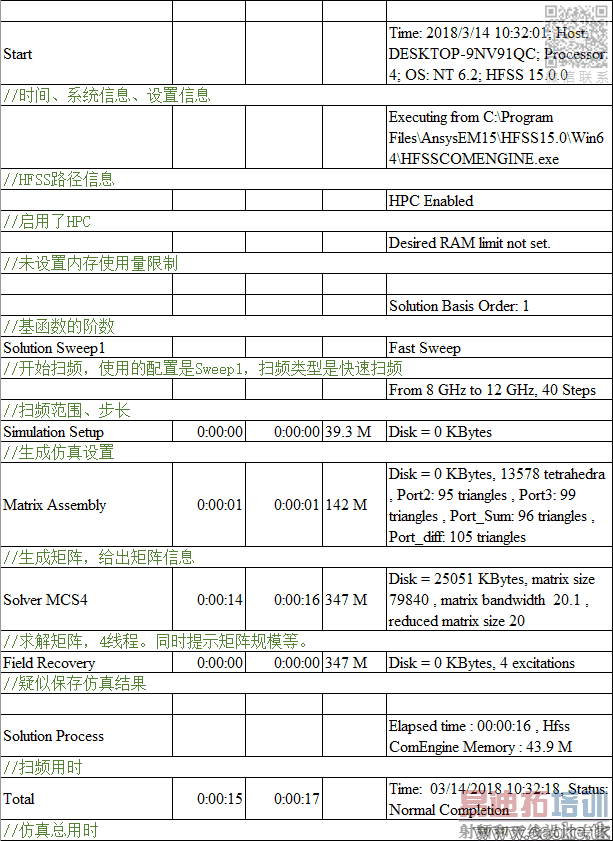

下面我们以HFSS自带的环形耦合器模型的仿真日志为例，解释一下日志每一行的含义。途中绿色文字是注释，黑色文字是日志内容。

HFSS的仿真流程在《HFSS仿真流程和自适应网格剖分》一文里面已经简单介绍过了。
