HFSS中端口加激励的问题

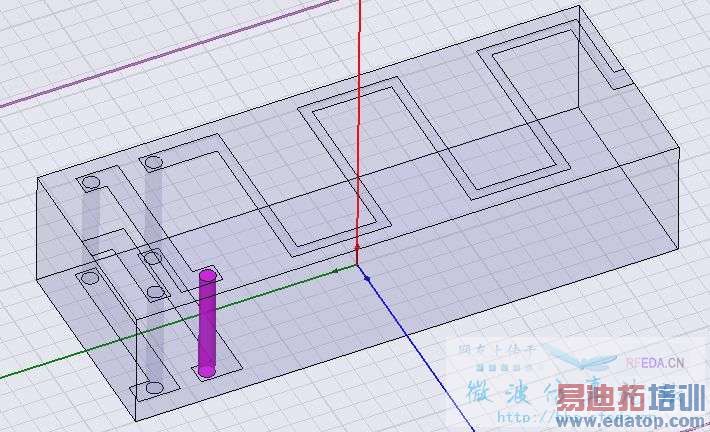

这是我仿真的一个例子。2.45G蓝牙天线，天线输入端在左边，用微带线馈电，接地板与衬底底面都在Z=0平面上，可是在设置端口（port）和加端口激励的时候出了问题，结果完全不对。大家帮我看下吧。



就一个图，怎么看啊



字在下面啊!
左边是输入端啊。衬底下是接地板啊，我从接地板画了个矩形到馈线上做port，是集总端口，仿的结果不对。



沒有看到你的輸入port在那?



我就是不知道该怎么画输入port。指点一下吧

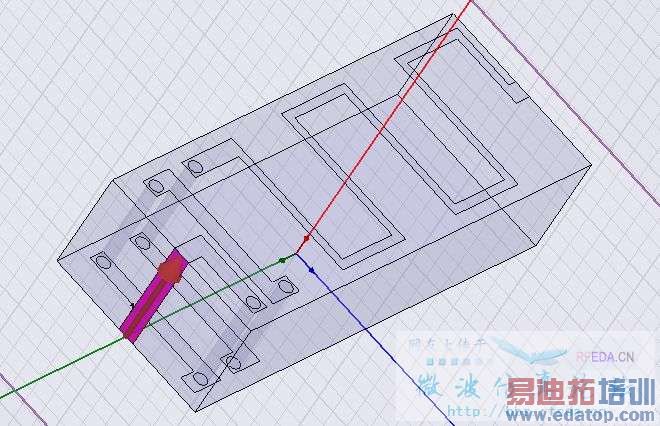

这是我之前加的端口。仿出来 的结果不对。请问，这种设置端口的方法是不是不对啊？



你的地平面呢? 好像沒有地平面,Z=0上還有天線的一部份.



同意版主说法，好像没有画地平面呀，如果接地板不加厚度的话，至少也要设置为接地，从给出的图例看不出来是否设置了接地，此外就是微带线馈电端口画错了，不是这么加的，应该是从接地层以上起始，画一个矩形，端口宽带要是微带线宽度的十倍，高度是介质板高度的6到10倍。（前提是微带线宽度远远小于介质层厚度，你这种情况满足）。个人建议应该用waveport馈电，，并不是微带线馈电就都要用lumpedport，这样结果应该会准一些。
另一个问题就是边界条件也没有给出。所以无法判断问题在哪？另外你也没加空气盒。



我的地平面就是z=0平面上与衬底一样大的矩形平面。还有，下面那个双L结构不在地平面上，是Z=0.07mm面上的。这里看不出来。



我画了空气箱，这是我放大的，看不出来。
接地面我也画了，是Z=0面上与衬底一样大的平面，没设厚度。
你说的从接地板以上开始画矩形，是要离开接地面吗？我看的都是从接地面上画的。
我的馈线宽度为0.2mm,衬底厚为1.2mm。应该不满足你说的条件吧。



接地饭可以设厚度或者画一个接地平面均可，如果按你现在的情况是一个平面的话，就直接从接地面画就可以了，如果设了厚度，就要从上表面画起。
没问题呀，你可以画一个宽2mm，高7.2mm或者12mm的矩形作为端口（本来port的尺寸就应该很大的，不要觉得不对劲。）然后设为waveport,加上积分线
