圆极化微带天线的阻抗问题

录入:edatop.com     点击:

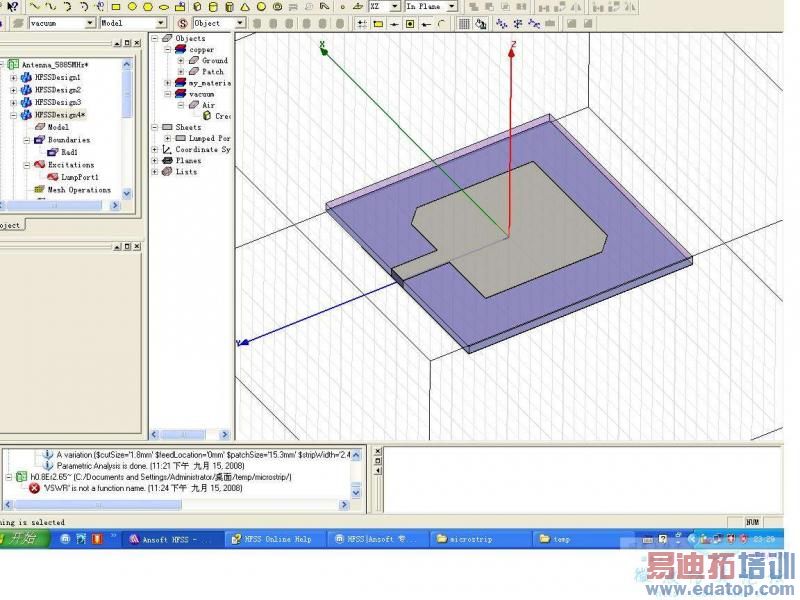

请问,上面类型的天线的馈线位置必须在边长的中心位置吗?
另外,应该怎么调天线的输入阻抗呢?我是通过调馈线的宽度来调的,但发现得不到好的驻波比。
我的最终目的是组成4*4阵列天线,不知道仿真阵列单元时馈线怎么来处理。



看不到图片呀!

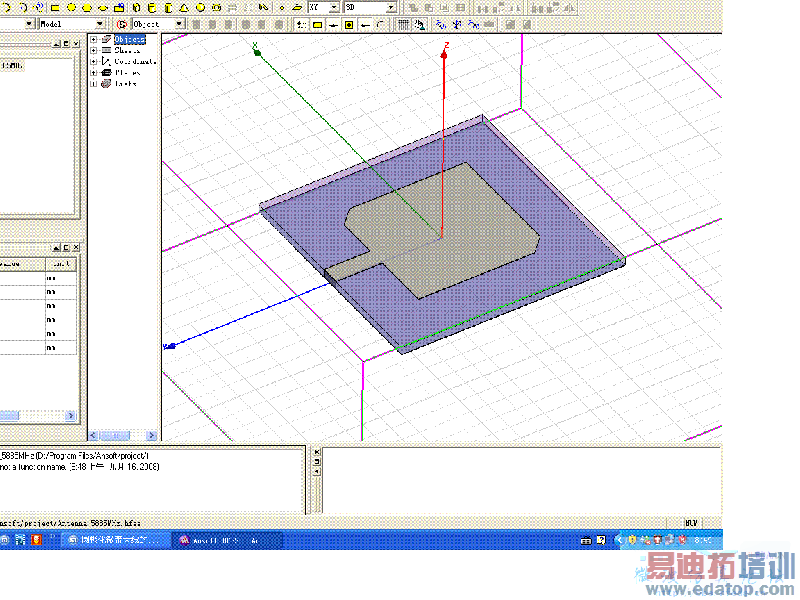

再发一遍






郁闷,图片传不上,只能把图片打包了



如果要匹配到50欧姆,输入馈线就为50欧姆,通过调节切角大小可以很好的匹配,但单元圆极化性能不是太好,一般轴比在6-7个dB。可是如果做成4*4的天线阵,采用旋转馈电,圆极化性能会提高很多,达到3dB一下!



不一定在中间
而且中间经常会得不到好的结果
因为贴片的输入阻抗一般比较大么,而且还有虚部,所以在用微带馈电的时候,进场还要在馈线上
加上调谐枝节,才能匹配,其实微带馈电不是很好,以内微带线会带来损耗和色散



组阵只要确定好单元馈电的位置就好
功分器分出来的咩个端口直接接每个天线就行了



感謝大大無私地分享
