HFSS空气盒子和同轴线的问题

录入:edatop.com     点击:
小弟是初学HFSS 看到很多有同轴的模型都是把同轴线放到空气盒子外面用波端口来激励我很不解
为啥就不能把同轴也放进空气盒子里面然后再用集总端口激励呢
或者波端口激励再加一个金属挡板?我用的是HFSS 13.0 三种方式算出来貌似差别很大

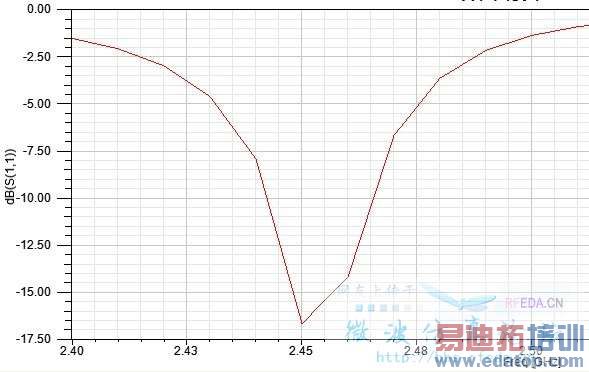

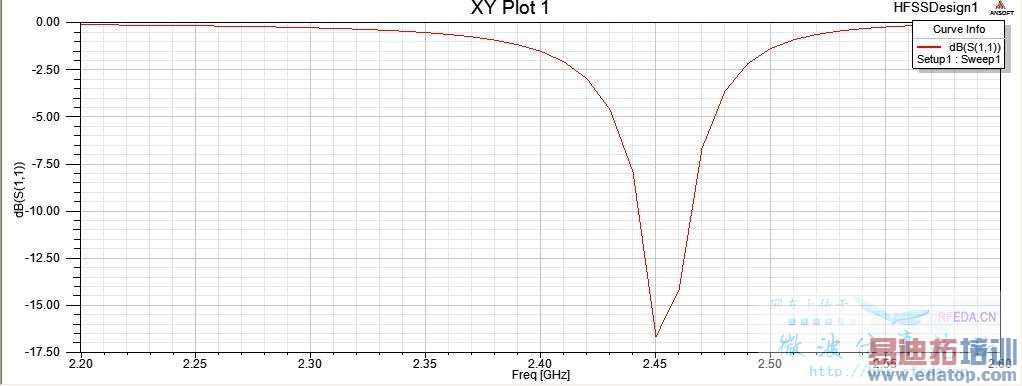

集总端口的和波端口加挡板的 都是放在空气盒子内结果比较吻合 到底哪种更可信? 第一种还是后面两种?结果如下图








其实三种情况得到的结果应该一样
很可能是lz模型有问题
如果不涉及保密的话,能不能把模型贴出来啊



俺也来学习学习



如果放到空气盒子里面,同轴线的应该要加上边界条件才行吧



什么边界呢?在最外层金属那里加吗?PEC边界?
