HFSS11 共面波导与空气盒子设置的问题

录入:edatop.com     点击:

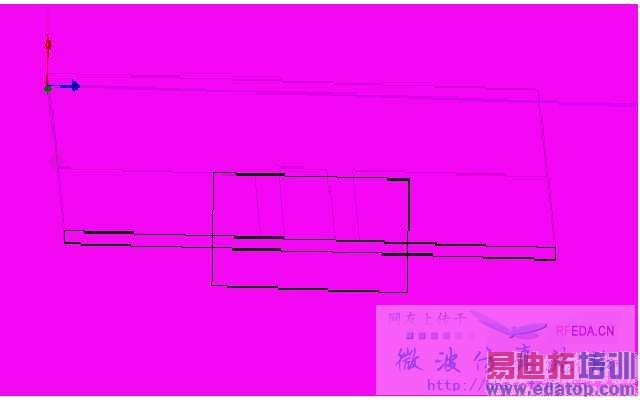

各位高手,小弟最近在仿贴片天线,用CPW馈电,端口是波端口,仿真的时候波端口所在的面与空气盒子的一个面重合,得出的仿真结果很好,可是当波端口与空气盒子相差一段距离的时候,得出的结果会差的很远,我不知道那个更准确一点,请高手指教!谢谢!




如果你的空气盒子是设置成辐射边界条件,微波信号在相接处会被吸收,不会有反射情况。要是没有接触,则是开路负载状态,全反射。



谢谢。我想问问,要是在仿真建模的时候,馈电端口所在的面是不是都应该跟空气盒子的一个面重合,以防止反射对S11参数的影响?



如果是模拟理想匹配情况馈电线的特性,端口应该设置成和空气盒子的一个面重合。
如果要考虑阻抗匹配情况的影响,端口就不应该和有辐射边界的面重合。



谢谢!知道了!再次感谢您的指点!

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的HFSS视频培训教程
