矩形喇叭天线的激励怎么画

录入:edatop.com     点击:

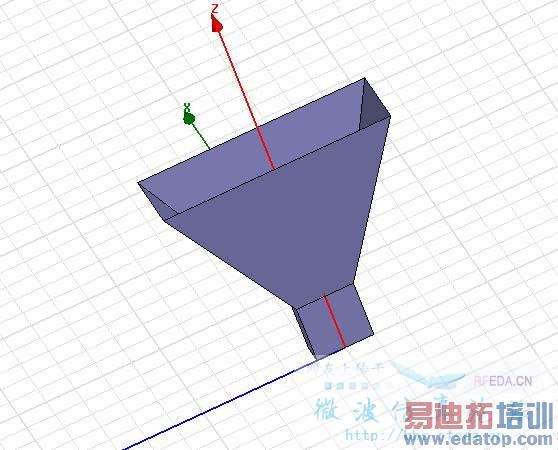

求助:我的喇叭天线的激励怎么画啊? 我把附件上传了 希望有高手来帮我解决一下





自己顶一下



在波导端口画个面,在那面上加激励就行了。



但是做实物的时候有面激励么? 还有我们做出来之后要连接网络分析仪测试到时候仿真结果岂不是和HFSS仿真的不一样了。



楼主,你好。在喇叭天线的实物后面会有个同轴波导转换接口将天线和同轴线连接起来,从而将同轴线中的激励传递到喇叭天线后面的波导接口中,就形成了喇叭端口的面激励,所以你仿的时候是加面激励仿的。
这是我在百度上搜的照片,你可以在照片上看到同轴波导转换器。

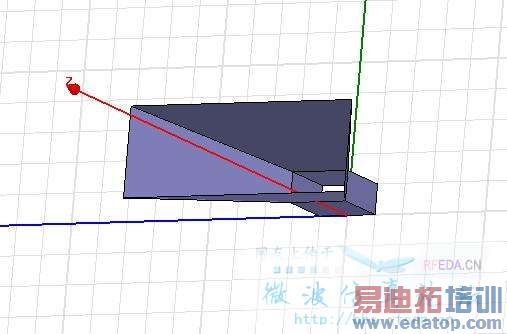

    谢谢你 我明白了 我还有个问题就是喇叭的四个壁怎么组合成一体 我画的一个面一个面链接起来的



    你的画法我没画过,我不会。我是先画喇叭的两个底面,然后再用surfface connect将两个面连成喇叭1,然后再画个喇叭2,两个喇叭substract就得到喇叭模型了。



    我也试过但是在后面填充介质的时候又不行啦我找到一个资料但是它的中心频率太高我们实验室做不了你能否帮我画一个 分享一下谢谢啦



    下来看看喇叭怎么建模的,谢谢啦!
