HFSS仿真差分过孔问题
录入：edatop.com 点击：
我是用的Via wizard2.0 自动设计的差分过孔。
在HFSS里定义给wave port定义了差分对，就用默认的差分100ohm 和共模25ohm阻抗。

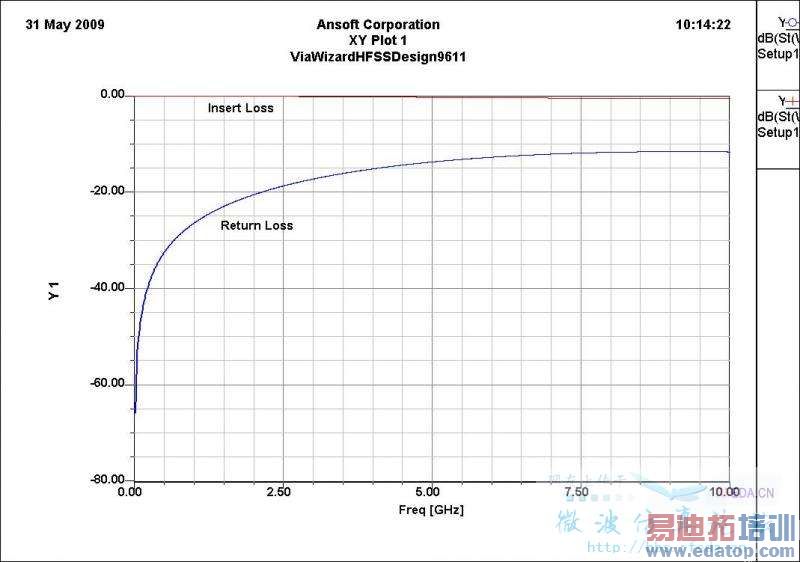

结果出来的结果是这样的：
但是我在网上看到别人仿真出来的结果都是如下所示：
哪位大侠知道是怎么回事啊？
网上找到的别人的仿真结果
好好学习下
可以跟楼主交流下吗 QQ：502560783我正在做这个
能將模型上傳嗎..一起討論..呵呵
把adaptive frequency 设置到40G试试
问题是我的在10GHz以下的结果趋势都不对啊，我要用的就是在6G左右。频率再高了，对我也没什么意义了。
你第二个图是30G范围的图，在10G以内的波形不也很平坦吗
不懂你想得到什么结果
看一看，学习学习
你的结果不是挺好的吗？
居然会因为没有谐振点而纠结。。
