HFSS中怎么由3D方向图画出2D方向图

呵呵 说一下我总结的
1；所谓E面方向图，就是能够全部把电流包含进去的那个平面；H面方向图就是能“腰折”电流的面
例如，线电流，只要沿z流动，子午面就是E面，赤道面就是H面
2：phi 是赤道面也就是xoy面的相角。theta是子午面的相角。
比如：要想得到xoy的二维图，那么就是theta=0. （0,0,0） phi从0到360,扫描步长2或10自己确定（0,360,10）
要想得到垂直方向的图，假如垂直上有两个方向，yoz (此时theta=转一圈;phi=90)和xoz(theta转一圈，phi=0)那么扫描是就要设置成
phi(0,90,90) ,theta(0,360,10)，扫描过程这样执行，phi=0,扫描一圈，然后phi=90,theta扫一圈；
好像是有一版本hfss还要设置先扫描那个角度，反正先扫面转一圈的，，我感觉仔细对照画一下，应该听明白的，，，，
好了，啰啰嗦嗦一大堆，今天算是做了点好事吧，，，

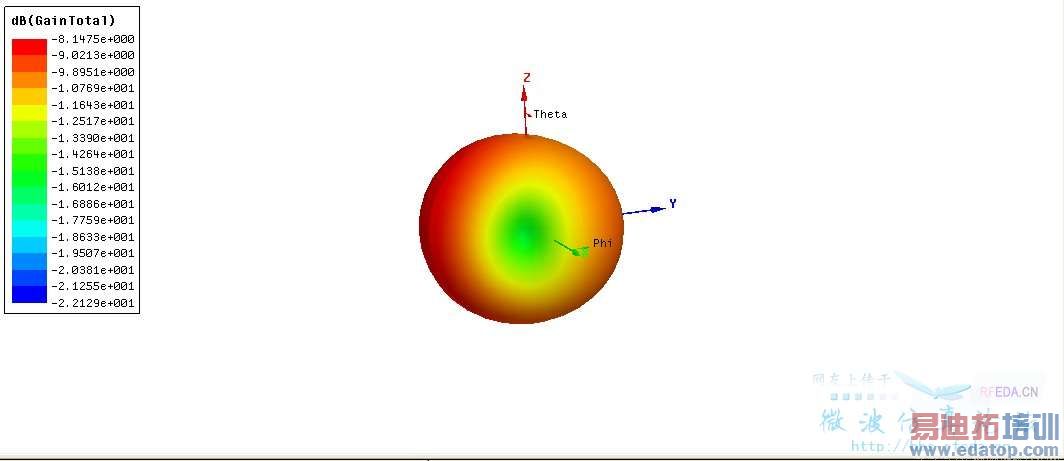

谢谢前面的回答，有些明白有些还不太明白。概念这些都能明白，但是我不会判断电场方向，所以就不懂得哪一个面是E面，哪一个面是H面。也没有看过很明白的例子。希望有人能对着这个3D图，给我分析一下。感谢各位。
