HFSS画等角螺旋后，怎么生成面
录入：edatop.com 点击：
小弟学习HFSS不久

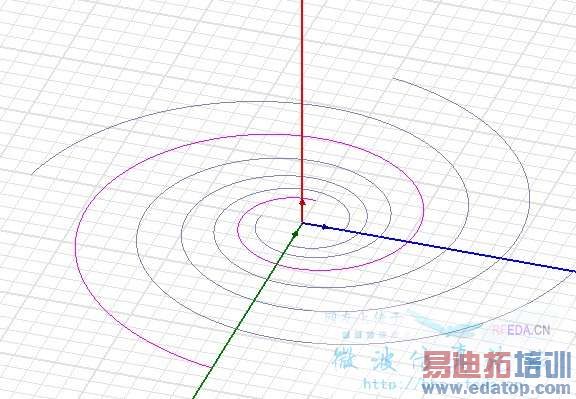

如下图所示
双臂等角螺旋线画出以后
如何将初始端连接
将末端做尖削处理 不置于出现其他问题
最后如何生成平面
如下图所示
双臂等角螺旋线画出以后
如何将初始端连接
将末端做尖削处理 不置于出现其他问题
最后如何生成平面
楼主怎么就不出来回答呀
要生成面需要闭合曲线，你需要把构成天线臂的线都画出来然后unite一下，选中闭合曲线，右击-选择edit-surface-cover lines
前面正解！
谢谢感激不尽啊
尝试了好久都没看到曲线合成面
能不能请您再具体讲解下
如上的附图 要生成一个对称等角螺旋天线
闭合的时候无论选取一条曲线 还是选取两条一起右击-选择edit-surface-cover lines
出来了CoverLines但是图上没变化 这是为什么？
可能是没有闭合，你仔细检查一下各个端点是否闭合了；另外，确保它们在同一平面内
要学会用sweep，比较简单
把构成天线臂的线都画出来然后unite。注意，一定要闭合。然后选中闭合曲线，右击-选择edit-surface-cover lines 。最后选中面旋转180°就可以了。
把尖连起来
