HFSS仿真,加集总电阻电容带来的疑惑

录入:edatop.com     点击:

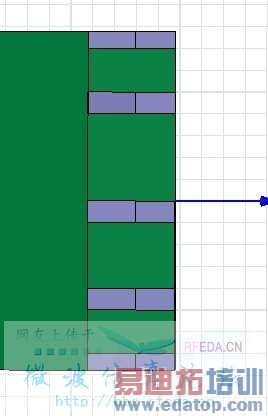

知道在HFSS里要加电阻电容那些该怎么设置,但是对于加载的位置很疑惑,位置应该是根据一定的理论和反复的优化最终选定的吧,那如果我已经选定了位置,往上面连电阻的时候是画个矩形,设置成电阻那些后是像我传的图这样直接贴着天线加么?还是要完全模拟实际中的样子,搞根线把电阻那些和天线连起来啊,反正我就感觉不可能直接把电阻跺在天线上啊。不能理解,很疑惑,望高手们快点告诉我该怎么把电阻那些跟天线连上啊?万分感谢!




怎么没人来告诉我一下呀,是太简单了么?即使简单也该指导下嘛



我自己顶,自己顶,果断顶

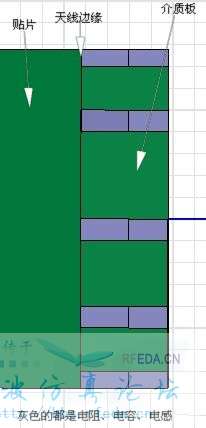

刚把图片说明了一下,上图,是不是这样啊?





本人一直的做法就是直接画一个矩形连接,觉得应该就是这样吧!



HFSS中设置电阻电容什么的是以边界条件的形式,就我的理解,应该是不需要完全按照实际的形状绘制



那加载的位置和电阻电容值大小有相应的算法么?



按实际位置加吧,你那个面设成RLC就代表实际RLC的位置和尺寸面积,和天线和馈电微带线接触就行了
