圆盘单极子天线激励设置问题

附件中有我画好的.hfss文件，和我参考的资料，是个关于圆盘单极子天线的设计，为什么我的结果和资料中的相差这么大呢？是不是我自己做的激励设置有问题啊，我不太会，希望高手指点啊，急用！先谢过了
天线的结构图如下，这种天线怎么创建端口，设置激励呢？



您好
我修改了一些地方，AirBox及掃頻設置，我是用NB去仿真的，所以收斂值用預設的0.02沒有下修
你可以將收斂值在下修到0.01來試試看，但結果應該不會差太多。
檔案如下

仿真結果

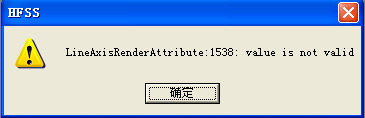

好人啊，谢谢您了！但是还有个问题，怎么你给我的文档用HFSS打开时出错呢? 你直接告诉我是怎么修改的吧，另外：你说的NB是个什么东西啊？





谁来帮我解答一下2L的问题啊？



NB不懂，同问。
他的版本比你的高。他用的可能是12或13，你估计是10或11，下个13吧，还好
下了你的和lineage807 的模型对比了下，他改小了你的空气盒子和中心频率
你模型求解的中心频率设的是4G

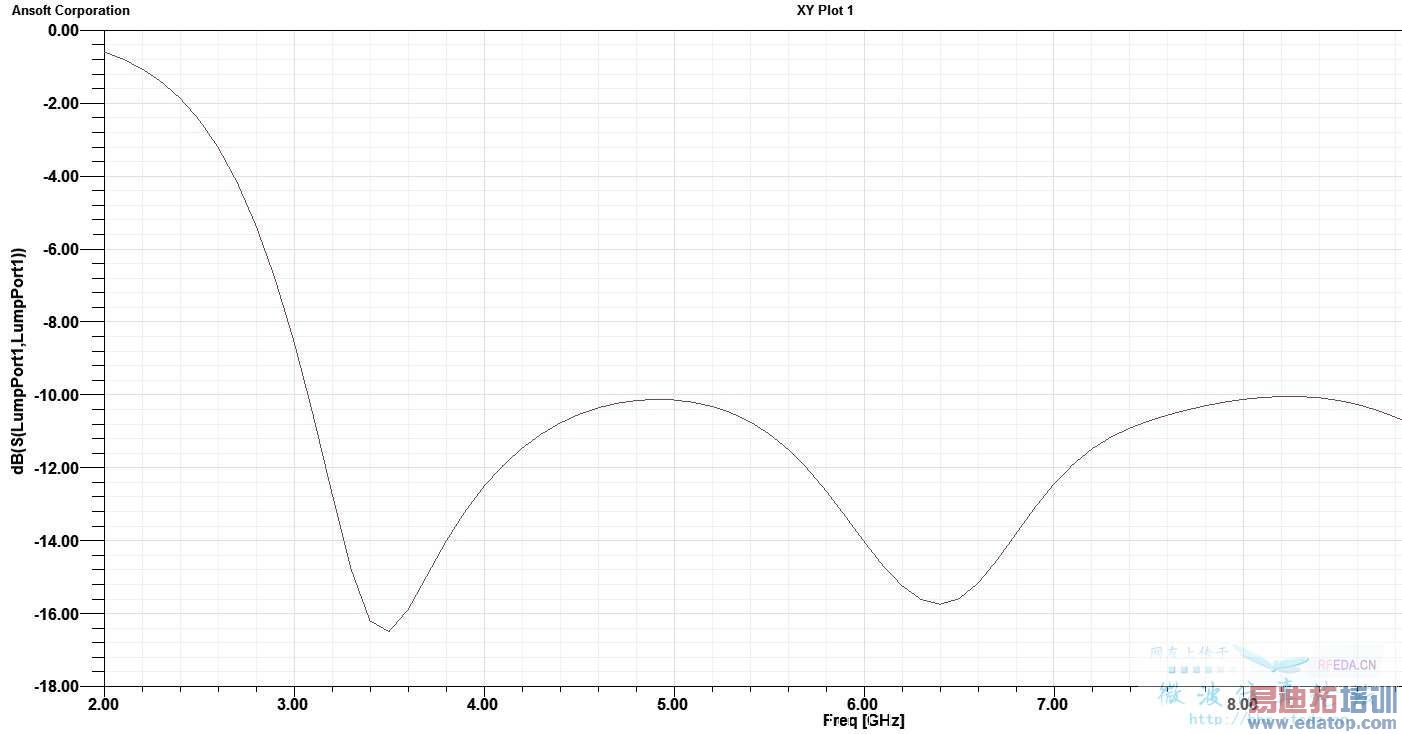

我什么都没改，仿下来是这样

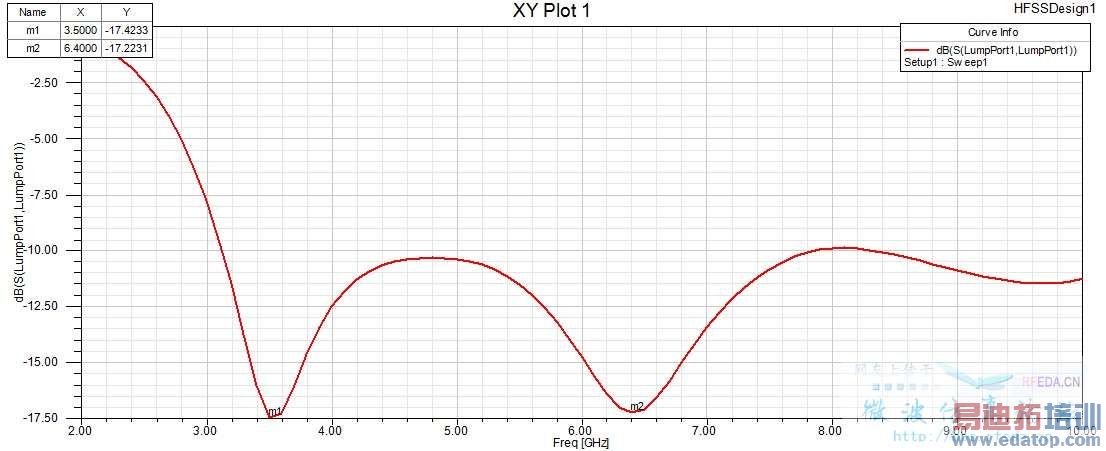

中心频率改成6G，空气盒子不变，跑下来是这样


按照lineage807 的模型，中心频率改成10G，是这样


个人理解中心频率设的不同，网格划分就不一样，在中心频率附近的数据应该最准确，但无论怎么改，都没有出现你跑下来6G之后那么乱的曲线。我不知道为什么你会跑出那种效果= =！
