HFSS中对偶极子标签天线如何仿真馈电?

录入:edatop.com     点击:

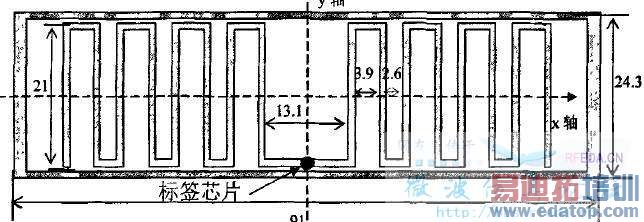

想设计一个偶极子的标签天线(例如下图的这种),不知道在HFSS中该使用那种方式对它进行馈电,从而识别仿真结果。书上说用同轴线对对称振子馈电,会导致两臂电流不对称,使天线性能发生畸变。所以想请教一下应该使用哪种馈电方式呢?谢谢



这就是传说中的RFID标签??????



是的,不知道该怎么馈电,可不可以用50欧姆同轴线,还请高手指点一下!不甚感谢



没有做过rfid ,如果你的标签芯片位置是馈电位置的话,可是使用 lump port 馈电比较方便的。

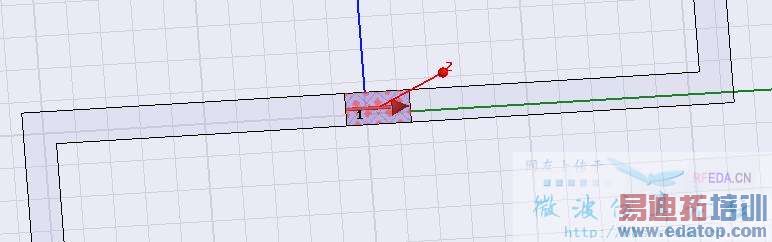

我设置了一个LUMP PORT(如下图),将它的阻抗设置为芯片共轭阻抗。但不知道为什么系统会提示如下两个错误
[error] Acis error: "Fail to cover wire.. Acis Error 44029 - null pointer to wire given "
[error] Acis error: "Fail to cover lines. The given curve may be open! Make sure the curve is closed "
请问有谁知道这是为什么吗?谢谢!





好像是端口和镇子没有连接上吧,英文不好,感觉像是。 做多边形时使用顶点吸附功能可以保证和镇子相连,校准线使用中点吸附功能画,一般不会有错。我就是这么干的仿真对称镇子。
