圆柱形波导腔的模式分析求助
录入:edatop.com 点击:

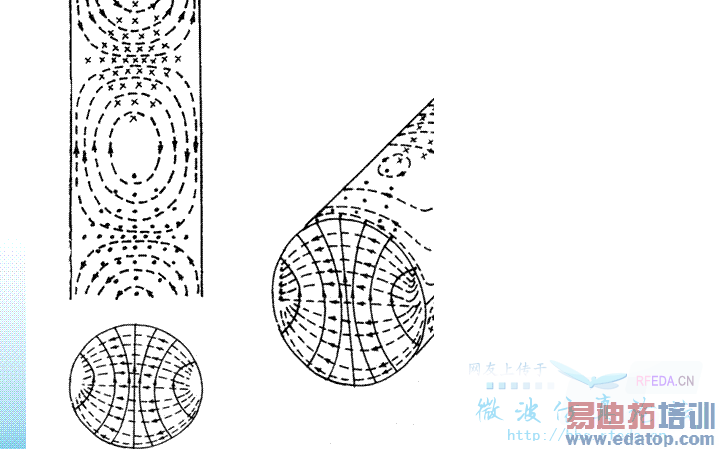

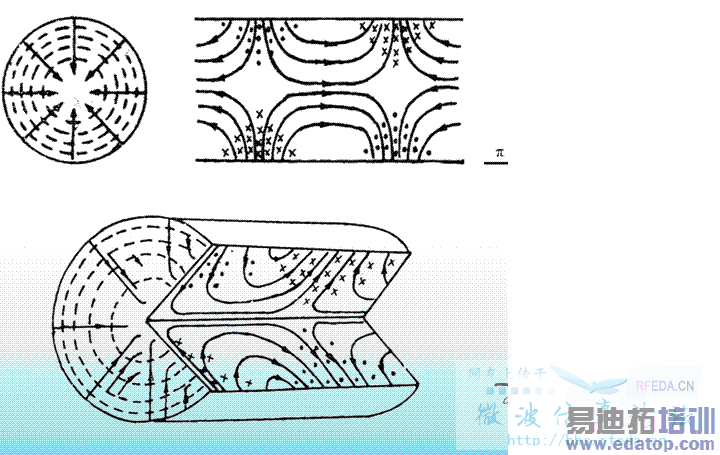

本人圆波导一点浅显的认识是,主模为TE11模,二次模为TM01模,后面还有一个简并模是TE01和TM11.

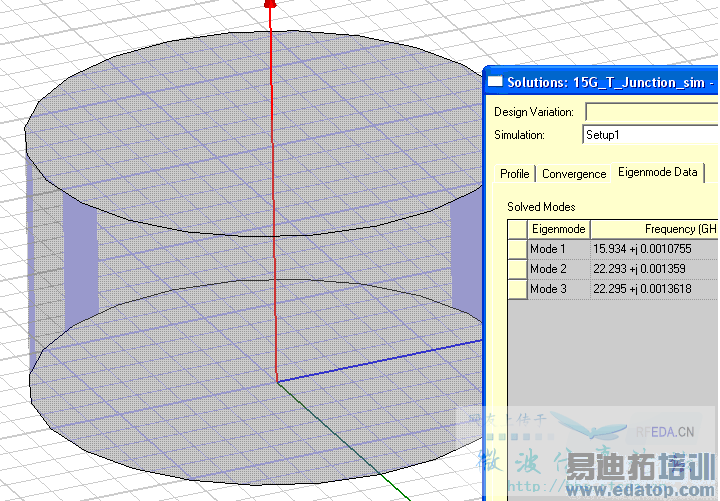

我用HFSS建一个圆柱形单腔仿真模型,谐振在15G附近,直径在14.5cm,高度在7.9cm.
本征模设置3个进行求解出来,第一个频率在15.3G, 查看其模式的场结构图怎么不是TE11 Mode.反而跟第二个模式TM01模比较接近。
我用HFSS建一个圆柱形单腔仿真模型,谐振在15G附近,直径在14.5cm,高度在7.9cm.
本征模设置3个进行求解出来,第一个频率在15.3G, 查看其模式的场结构图怎么不是TE11 Mode.反而跟第二个模式TM01模比较接近。
主模是什么还和半径高度比有关
申明:网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的HFSS视频培训教程。
