微带缝隙天线阻抗仿真不准
录入：edatop.com 点击：

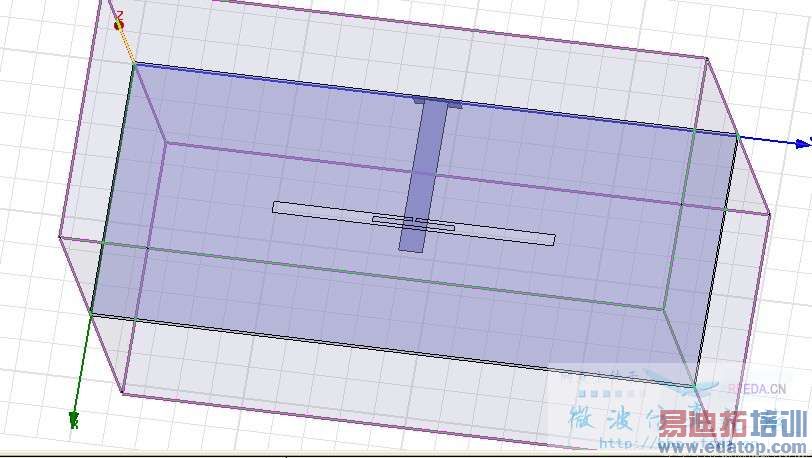

这个是我建的模型，选中部分是port，采用wave port方式激励。基板上面的理想导体开了槽，下面是微带线。槽的尺寸我都是按要求设置的，port和空气边界我自己设置的。仿真结果S参数与论文中相近。但到了输入阻抗部分，差别较大，希望谁能帮忙解决一下，卡在这好长时间了。

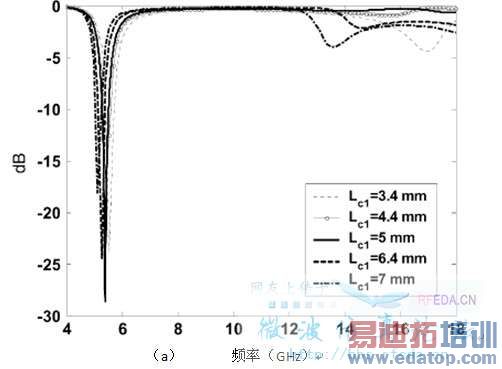

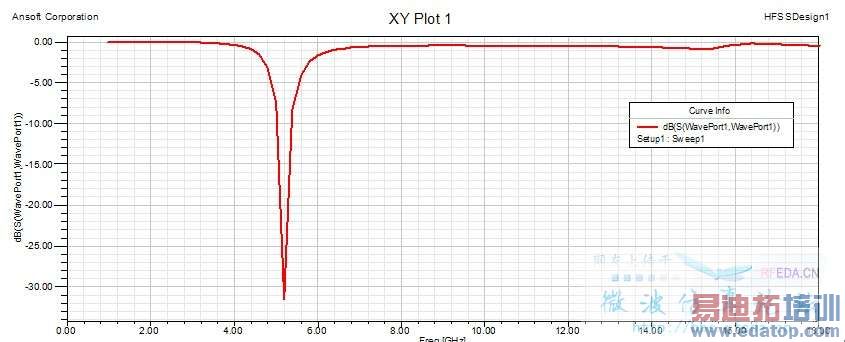

这是我仿出的S参数和论文中S参数的对比。

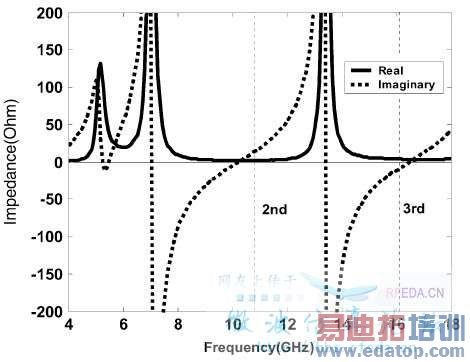

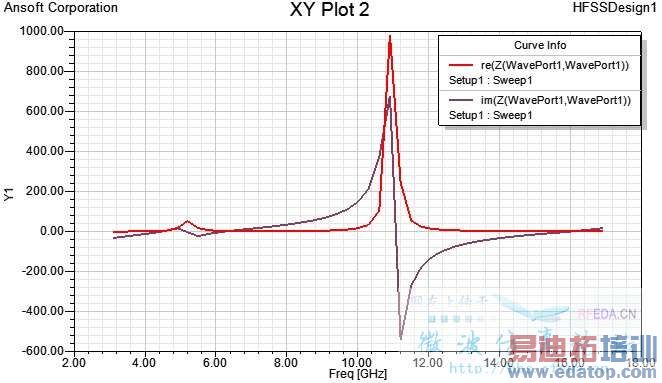

下面是我测量的输入阻抗和论文中的对比，相差很大。
是不是我空气盒子设置的问题呐？或者port的设置问题？希望大家帮帮忙。
这是我仿出的S参数和论文中S参数的对比。
下面是我测量的输入阻抗和论文中的对比，相差很大。
是不是我空气盒子设置的问题呐？或者port的设置问题？希望大家帮帮忙。
天线类仿真，用lump port可能会好些。楼主可以换激励方式试试
谢谢了，我现在换了一个模型在仿，等仿完后会实施你说的方法
楼主，能把你的仿真过程经我发一个吗？老师要求我们做这个的仿真，但是做不出来。谢谢了！
