HFSS中天线方向图(线性)和三维的怎么调出来

录入:edatop.com     点击:
在做对称阵子天线的仿真时,设置了不同的臂长,想调出他们的方向图比较下。

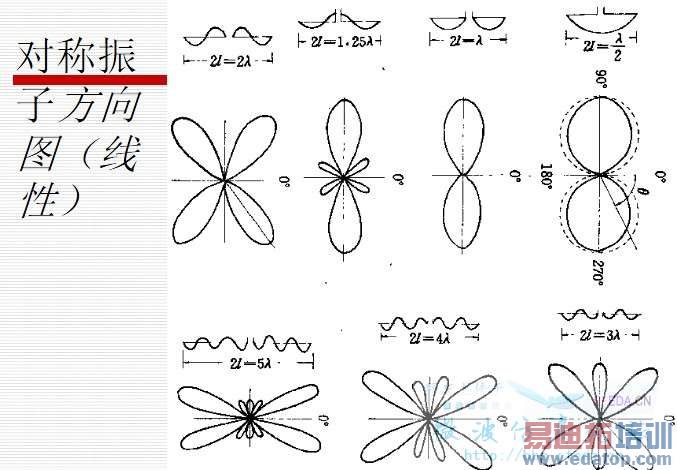

就像这两个图片里一样的





是这里的吗





    求告诉,论文今晚就得交了,着急写完



    先设置远场,然后在report type中选择far field,如果想生成平面的,就在display type中选择radiation pattern,如果想生成3D的,就选择3D polar plot,然后在gategory中选择Gain,用db,就行啦。



    刚写错了,不是Gain,是directivity。sorry,一时手快

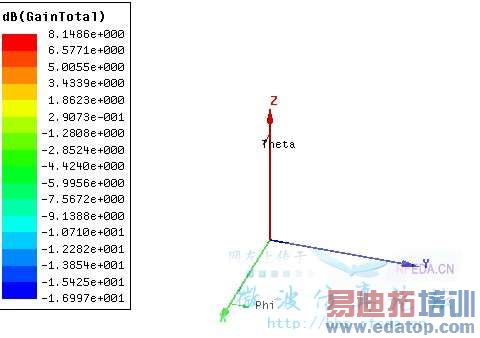

    为什么得到是这样的





      “先设置远场”这个指的是?

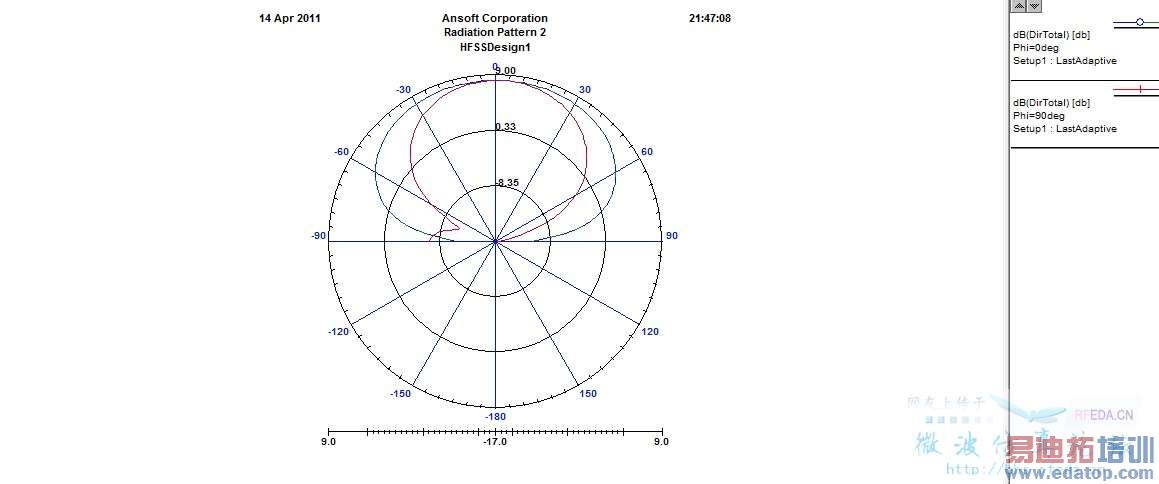

      二维方向图的出来了,是这样





        远场参数改一下塞,你这样不好看吧



        怎么改,能不能说下还有三维那个图怎么出不来,谢谢哈
