超宽带天线的空气盒子应该怎么设置？
录入：edatop.com 点击：

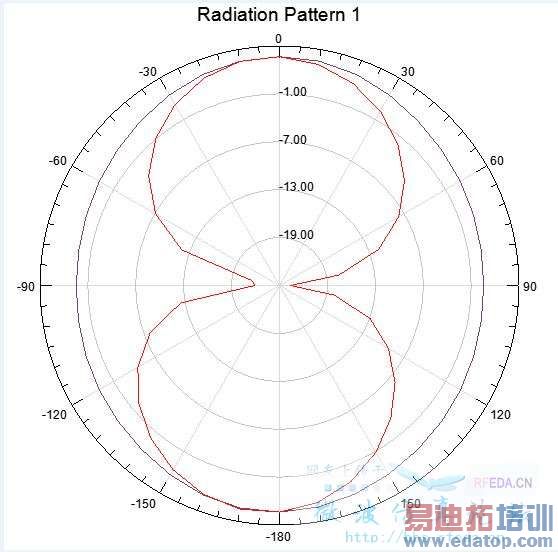

我仿真了一个超宽带天线，3——10G,那么我想问问这空气盒子大小怎么设置，是按照3G波长的1/4算还是10G的1/4算呢？还有就是我仿真出来天线E面和H面方向图是这样子的，我想弄成单向辐射的，谁有办法啊。我试过加反射板，但是带宽就变化很严重。谁有好的办法啊？
分频段设置盒子大小吧
超宽带天线的实现方式有很多的
如果想要单向辐射的话，直接换单向辐射的结构就好啦
楼主想要单项辐射的话可以在一个面上加一个理想E面，或者弄一个金属盒子，把波反射过去，不过金属盒子的深浅要算算，还有金属盒子的直径以及盒子壁的厚度，都要算，建议直接加上一个理想E面
你意思是把空气盒子的底面设置成理想E面吗？那制作成实际天线的时候又该怎么办？
楼主在做超宽带天线吗？我最近也在做。大家可以交流交流
是的，我在做毕业设计
hfss仿真超宽带的时候，同一个边界条件下，方向图失真很严重
cst估计会好点
CST以后学学的，目前先用HFSS做着
个人觉得应该是以频率低端的波长设置空气盒子。
