3D方向图出不来

录入:edatop.com     点击:

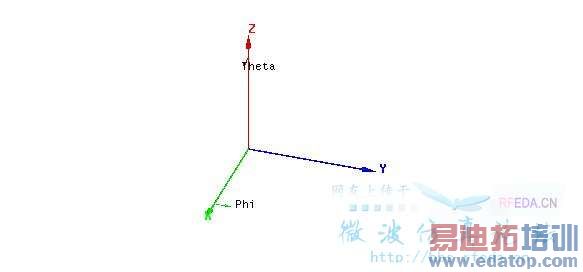

仿真一个微带贴片天线,驻波比良好,但是3D方向图一直都出不来,请高手指教。

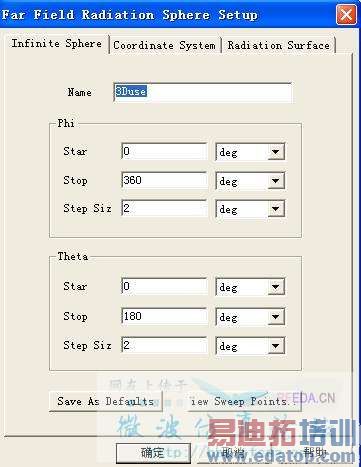

远场设置:



检查一下边界条件是否设成辐射边界



theta 的start 设置为-180



好像年代有点久远
但还是想问问楼主
最后出来吗。
因为我遇到了一模一样的情况
3D方向图肿么就是出不来啊。



是不是在输出远场之前没有设置“Insert Far Field Setup”?
输出远场数据的设置:
工程树下面的Radiation节点,右键->Insert Far Field Setup->Infinite Sphere
打开“Far Field Radiation Sphere Setup”对话框
Name:3D
phi, theta范围和step可以不改动



最后弄出来了
方法如二楼所说,改为-180deg
但是不知道为什么
直接在原设置中修改没有用
delet掉原设置
重新设一次就可以了
谢谢各位大神帮忙
