毕设仿一菱形天线问题求助

本人毕设要求仿附件中的菱形天线，尺寸等在附件的pdf中给出，由于我不太会设置端口和空气盒，因
此仿出来的驻波比与论文中的结果始终不太一样。
还有方向图的问题，我仿得的方向图与论文中有很大的不同，是不是因为坐标原点设的不一样的原因？

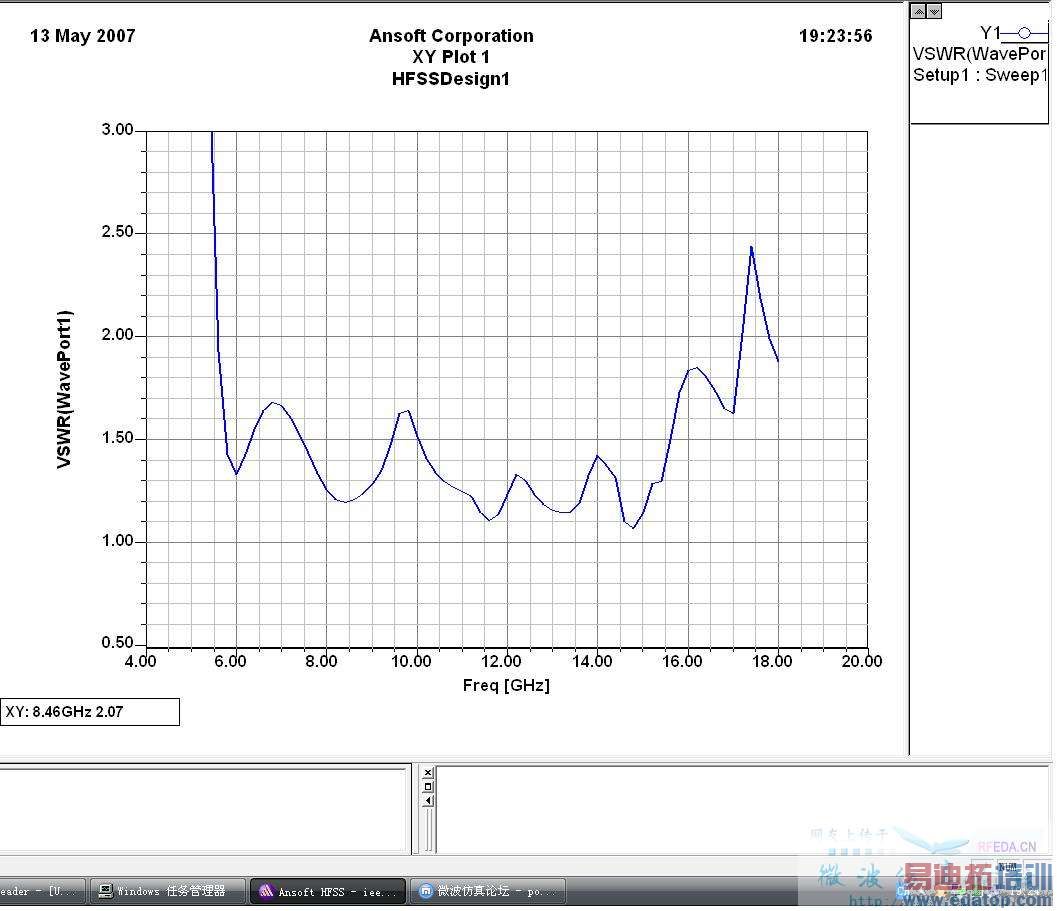

这是我按照你的模型仿真的vswr结果，好像和结果差不多了，我把端口改成了wave port，还有你的迭代步数设置不够多



8—14G不是很对啊。特别是9G，10G处。是不是空气盒设的大小有问题呢？因为论文中要求增大W1时9G处的驻波比增大，等等



空气盒子离贴片一般设置距离为lamda/4，不知道论文是用什么仿真的（看不懂洋文，呵呵），即使用相同软件，有时候想仿真出一摸一样的东西也是比较难的，要不断的调试，我上面的结果好像频率也有点偏，你再调试看看，等待你的好消息！



我仿出的曲线始终有点误差。wave port怎么设置啊？我怎么设了就出现错误？



把你的空气盒子尺寸减小，和substrate长宽一样，waveport也贴在substrate横截面上，长度为feed的10倍左右，宽度为substrat厚度h的6·～10倍



还是不太对啊。谁来救我？



附件的工程文件 打不开，我装的是9.0版本
搂住是不是10.0的



恩。10,0的。唉。郁闷/。



要求的工作频率段为4-18GHZ，这样的话好象盒子要很大啊。这样还是算不对，为什么呢？
