這樣設置WAVEPORT ok 吗?

录入:edatop.com     点击:


有差嗎?



不ok
waveport外面的盒子是干什么用的

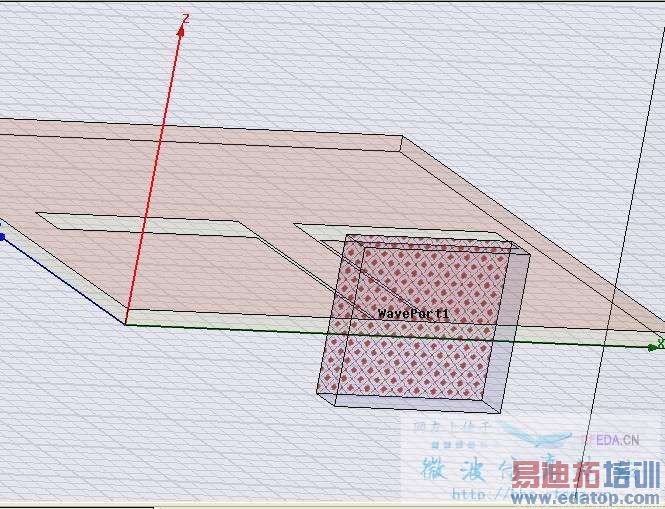

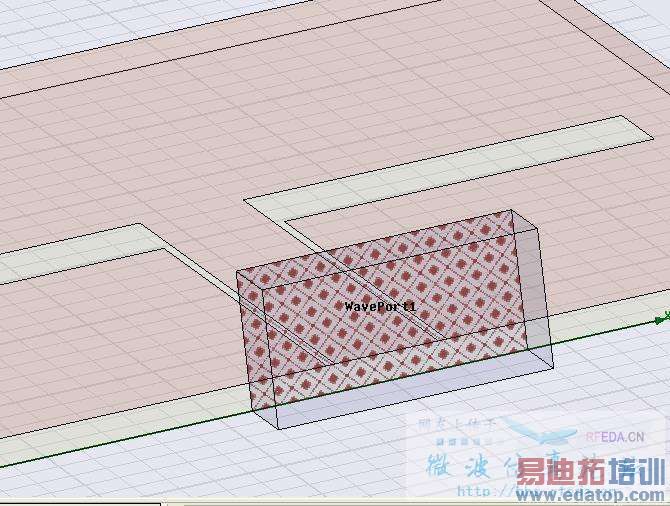

不说尺寸,只说样子的话,第一幅图是对的,内部波端口必须加在一个三维物体的面上,所以一般画在一个导体(ls所说的盒子)的一个面上,CPW的话端口尺寸应该覆盖一部分基底的上下空气层,所以第二幅就不太对,个人见解。



大小 不是說把port field 包起來就OK了?
誰來發個正確的讓我看看



看看这个



哦哦原來大概要10g * 4h 這我不知道
謝謝你摟



我怎么印象波段口必须加在外面的面上呢
是新版的改了么



波端口是加在外面的面上,要加在里面的话就是用这种方式,我也在别处看到,验证过是正确的。



具体怎么设呢
就是用一个盒子联通到外边介么
材料需要怎么设置



不用连到外面边界,建一个立方体,设成perfect conductor,其中一个面紧贴天线馈电的端口,设为wave port
